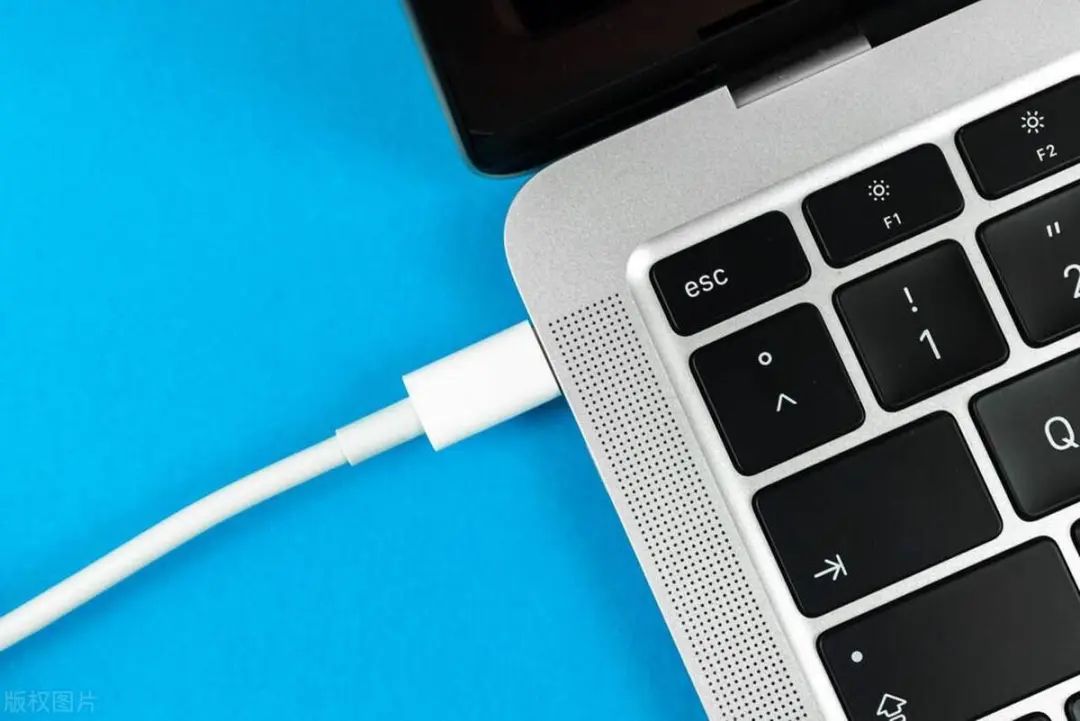

USB Type-C становится все более распространенным в различных устройствах, включая смартфоны, ноутбуки, наушники и мониторы. Его главное преимущество - универсальность: по одному кабелю можно передавать данные, видеопоток и питание. Однако такая адаптивность вносит некоторые сложности. После того как Apple внедрила USB-C в iPhone 15, Android и iOS обозначили новую эпоху USB Type-C. У нас есть несколько полезных советов о том, как максимально эффективно использовать эти порты на вашем ноутбуке, смартфоне или планшете. Давайте рассмотрим более подробно.
Что именно представляет собой USB Type-C?

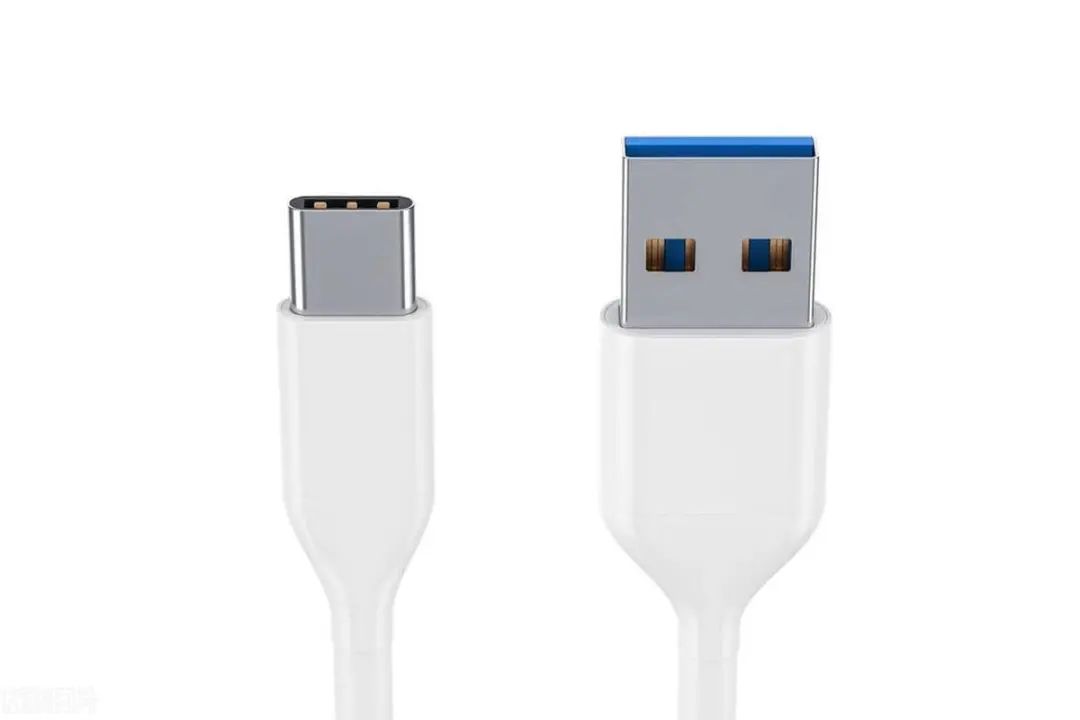

USB Type-C, часто называемый USB-C, - это универсальный разъем, продвигаемый организацией USB- if, известной тем, что она разработала стандарт передачи данных USB. Очень важно различать USB-C (сам разъем) и USB (стандарт передачи данных, такой как USB 2.0, USB 3 и т. д.). Главное преимущество интерфейса USB-C - его симметричный дизайн. Он позволяет подключать кабели в любом направлении. Предыдущие USB-порта были более сложны в использовании из-за ограничения по направлению соединения и плохого распознавания. USB-C можно сравнить только с реверсивным интерфейсным разъемом Lightning от Apple (разъем Lightning до iPhone 15).
Между тем, USB-C тесно связан с некоторыми новыми интересными технологиями, включая USB4, Thunderbolt 4 и USB Power Delivery. Важно отметить, что USB Type-C - это не новый стандарт протокола USB. Напротив, это новый разъем, который может поддерживать USB, а также другие протоколы, например HDMI. Поэтому важно различать разъем USB Type-C и данные, проходящие по кабелю. Мы можем представить себе разъем USB Type-C как трубу, которая полностью отделена от того, что по ней течет (передача данных). Через этот разъем можно передавать данные по различным протоколам, в том числе.
Данные:
USB
Thunderbolt
Аудио и видео
Дисплей Порт видеопотоков
HDMI видеопотоков
Аудиопоток (USB Audio)
Энергия.
USB Power Transfer: технологический стандарт для передачи энергии через порт USB, обеспечивающий передачу энергии мощностью до 100 Вт, поддерживающий быструю зарядку и передачу данных.
Запатентованные технологии, такие как Yiga Dash Charge, Warp Charge, Huawei Super Charge, Qualcomm Quick Charge и другие.
Еще больше усложняет ситуацию то, что функциональность портов USB-C может варьироваться от устройства к устройству. Например, на некоторых устройствах порт USB Type-C может поддерживать определенную версию протокола USB, но не поддерживать протоколы видео или питания. Например, порт может быть сертифицирован для передачи питания по USB, но ограничиваться USB 2.0 для передачи данных. Аналогично, разъем может работать с USB 3.1 Gen 2, не передавая потоки HDMI и не поддерживая питание по USB.
Такая удивительная универсальность привела к появлению концентраторов (адаптеров) USB-C, которые позволяют превратить ноутбук в стационарную рабочую станцию с помощью одного кабеля. К сожалению, нет никаких гарантий, что порты USB Type-C на смартфонах будут функциональными. Поэтому предварительно нужно уточнять возможности у производителя. Уточняйте встроенные характеристики порта USB Type-C в спецификации продукта или на упаковке.
Что нового в стандарте USB-C 2.1?
В 2021 году USB-IF представила стандарт USB-C 2.1. Стоит отметить, что речь идет все о том же реверсивном разъеме, но в этом обновлении стандарта появились новые функции. Примечательно, что благодаря сохранению прежней конструкции разъема новая версия сохраняет полную обратную совместимость.
Ниже перечислены основные усовершенствования USB-C 2.1:
Увеличенная мощность зарядки: USB-C 2.1 позволяет устройствам заряжаться с большей скоростью - теперь до 240 Вт вместо прежнего предела в 100 Вт.
Поддержка USB4: С USB-C 2.1 появилась возможность совместимости с протоколом USB4, что открывает путь к более быстрой передаче данных и высокой производительности.
Совместимость с DisplayPort 2.0: USB-C 2.1 представляет поддержку DisplayPort 2.0, что позволяет улучшить качество и возможности вывода видео.
Важно отметить, что эти преимущества не гарантируются автоматически, а зависят от наличия совместимых устройств и кабелей. По сути, USB-C 2.1 расширяет возможности этого универсального разъема, обеспечивая более высокую передачу энергии, улучшенные возможности передачи данных и расширенные возможности отображения, сохраняя при этом совместимость со старыми устройствами. Передача данных осуществляется по стандарту USB-C:
Кабель USB-C обычно является универсальным каналом передачи данных, но он может поддерживать различные стандарты передачи данных. Вот некоторые из наиболее важных моментов, которые помогут разобраться более конкретно:
Порты USB: USB-C может естественным образом адаптироваться к протоколу передачи данных USB. Важно отметить, что не существует прямой зависимости между скоростью или поколением протокола USB и использованием портов USB-C. Разъем USB-C может быть любого стандарта от USB 2.0 до USB 4.0, в основном в зависимости от сертификации протокола производителем.
Однако USB 4.0 несет в себе значительные изменения. Он использует исключительно разъем USB-C, отказавшись от форматов Type-A и Type-B. Стандарт может похвастаться пропускной способностью до 40 Гбит/с и подчеркивает совместимость с другими протоколами, такими как HDMI и DisplayPort.
Thunderbolt:

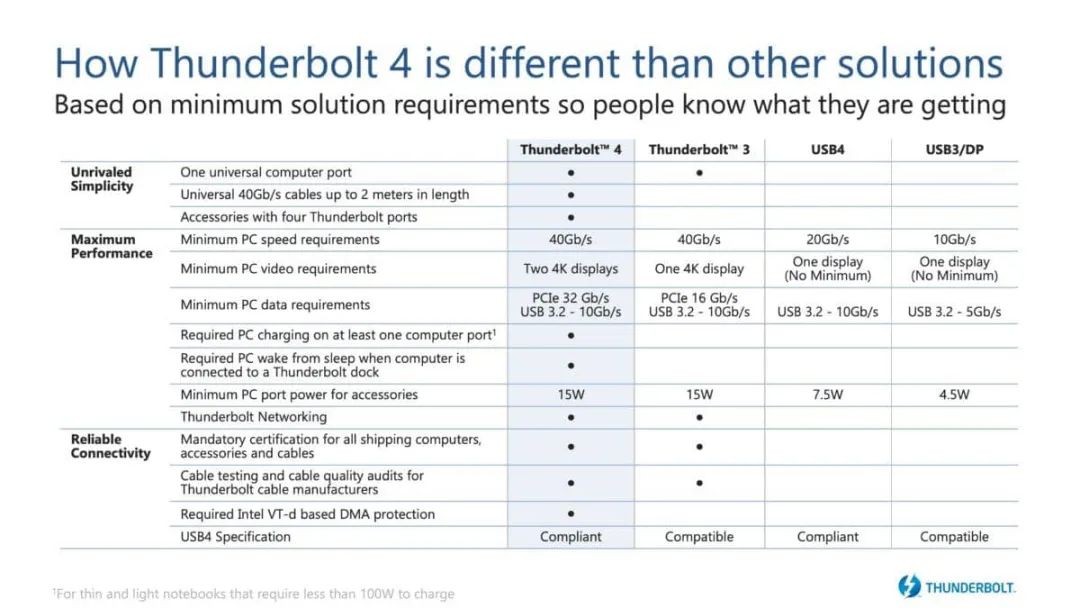

Thunderbolt 3 или Thunderbolt 4 - это технология Intel, которая популярна благодаря своим техническим характеристикам, превосходящим USB. Thunderbolt 4 представляет собой наиболее полную итерацию в рамках USB-C. По сути, это гарантия для потребителей, что у них есть все необходимые функции. Однако стоит отметить, что внедрение Thunderbolt, как правило, обходится производителям недешево, и обычно это относится к продуктам высокого класса.
Давайте подведем краткий итог:
USB-C - это универсальная платформа для передачи данных, но она может поддерживать целый ряд различных протоколов, включая USB и Thunderbolt. Внедрение USB4 и эксклюзивное использование разъема USB-C в стандарте открыли новые возможности для высокоскоростной передачи данных и улучшили совместимость с широким спектром протоколов. Thunderbolt, с другой стороны, обеспечивает большую мощность, но обычно ассоциируется с продуктами высокого класса из-за сопутствующих затрат на производство. Как и USB 4, Thunderbolt 3 и 4 могут существовать только через порт USB-C.
Аудио- и видеовозможности USB Type-C
В спецификации USB Type-C есть одна примечательная функция, особенно если вы интересуетесь аудио и видео: Alternate Mode. Этот аспект спецификации позволяет передавать различные видео- и аудиопротоколы по USB Type-C. Этот альтернативный режим облегчает передачу нескольких протоколов по сравнению с основным режимом (обычно используемым для передачи данных, например, USB), как показано ниже.
DISPLAYPORT: Display Port
Благодаря альтернативным режимам USB Type-C способен передавать сигналы DisplayPort 2014.1 уже в третьей версии спецификации. Благодаря поддержке DisplayPort 1.3 можно подключить два дисплея 4K с частотой 60 кадров в секунду или один дисплей 5K. Эта функция обеспечивает высококачественный вывод видео и гибкость отображения через соединения USB Type-C.
VESA, организация, отвечающая за стандарт DisplayPort, представила поддержку DisplayPort 1.4 через USB Type-C. Это усовершенствование способно передавать видеопотоки 8K с частотой 60 кадров в секунду (разрешение 7680 × 4320 пикселей, более 33 мегапикселей, по сравнению с 8 мегапикселями для 4K UHD). Также поддерживается разрешение 4K при 120 кадрах в секунду.
В альтернативный режим USB-C 2.1 также входит DisplayPort 2.0. Это означает, что USB-C 2.1 способен работать с тремя 8K-экранами (каждый с разрешением 7680 x 4320 пикселей) при частоте 120 Гц и 10-битном кодировании (включая поддержку High Dynamic Range или HDR). Кроме того, он может работать с экраном 16K при 60 Гц с 10-битным кодированием, демонстрируя особые видеовозможности этой версии USB-C.
HDMI

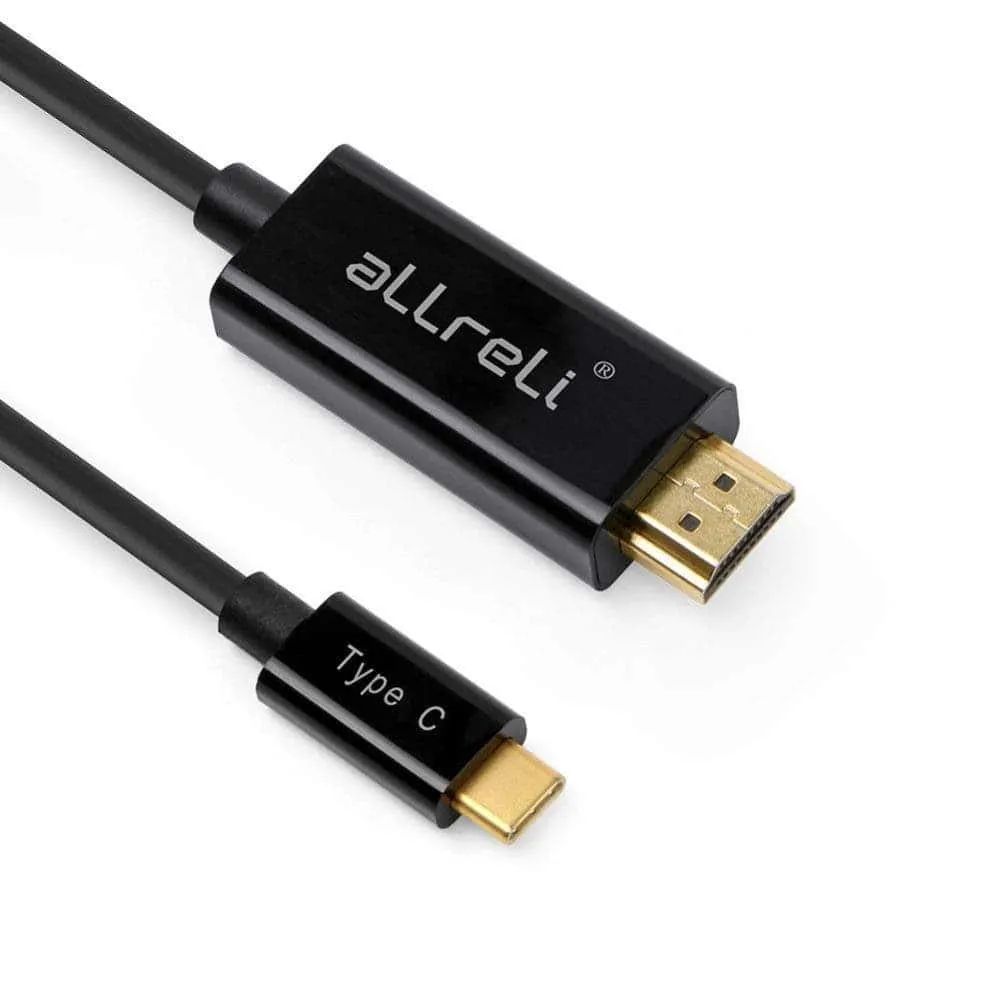

На очереди HDMI, и разъем USB Type-C также может передавать сигналы HDMI. Для этого используется альтернативный режим USB-C, позволяющий передавать сигналы HDMI 1.4b. Однако стоит отметить, что этот режим ограничен разрешением Full HD до 120 Гц или разрешением 4K при 30 Гц, что делает его подходящим для некоторых видеоприложений, но не таким продвинутым, как DisplayPort, когда речь идет о видео высокого разрешения и высокой частоте кадров. Несколько слов предостережения: нередко кабели и адаптеры используют альтернативный DisplayPort режим USB-C для обеспечения порта HDMI. Это стало возможным благодаря активной обработке сигнала, позволяющей подключать hdmi-совместимые устройства к портам USB-C, что обеспечивает дополнительную универсальность и совместимость.
Аудио
Когда речь заходит об аудио, универсальный разъем USB Type-C не ограничивается видео. Он также способен передавать аудиосигналы с помощью стандарта USB Audio, который является более универсальным, чем его предшественник. Эта функция особенно полезна на смартфонах, когда требуется доступ к проводным аудиосигналам, обеспечивая гибкость аудио подключения.
ЭНЕРГИЯ (зарядка)

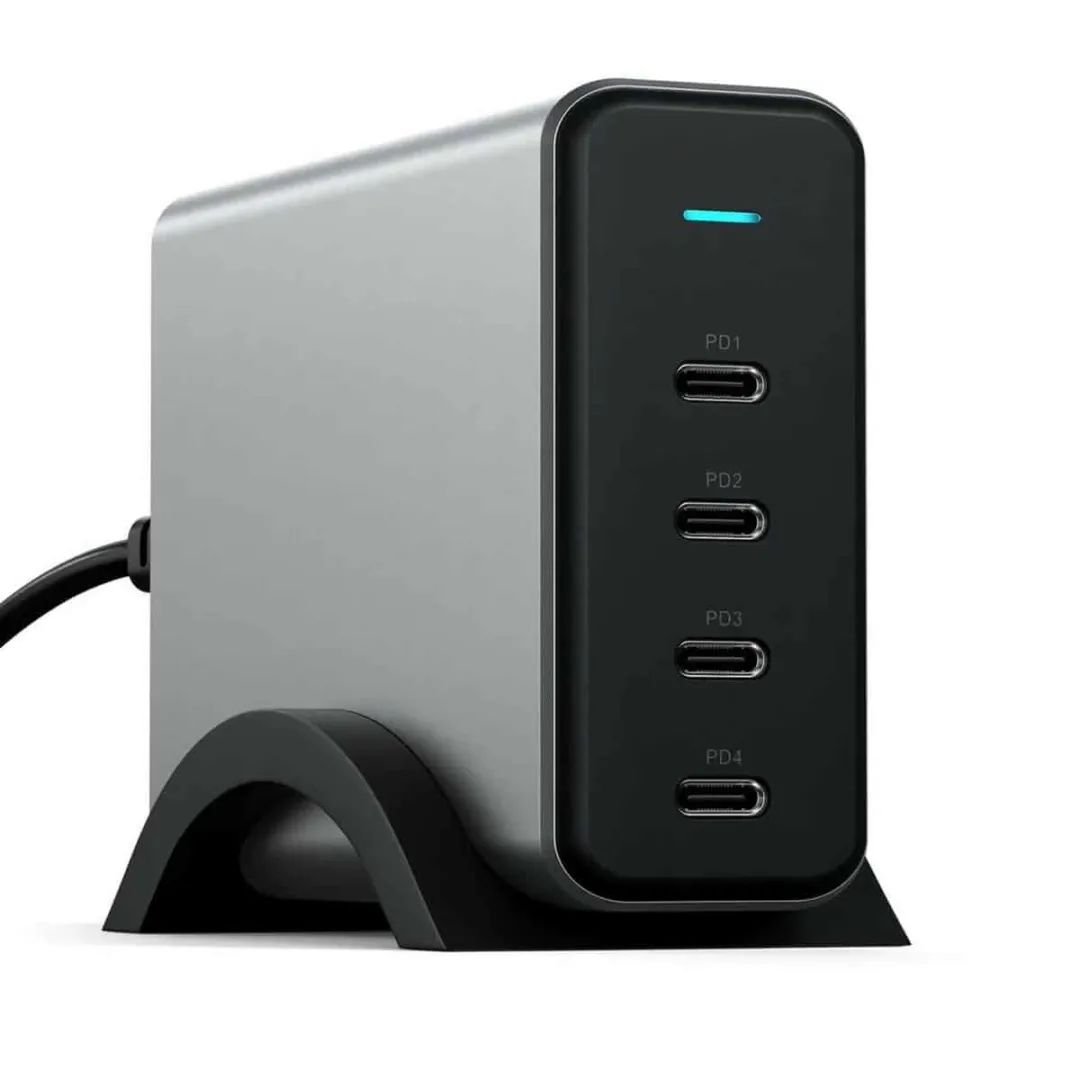

Наконец, ключевым аспектом разъема USB Type-C является функция управления питанием устройства. Этот компонент играет важную роль в управлении питанием и распределением энергии внутри устройства, помогая обеспечить эффективную и адаптируемую подачу энергии. Изначально стандарт USB имел ограничения, обеспечивая скромную мощность в 2,5 Вт (5 В при 500 мА). Однако с появлением технологии Power Delivery, предназначенной в первую очередь для зарядки мобильных устройств, сфера USB значительно изменилась. Например, USB-C 2.1 теперь позволяет разъему выдавать впечатляющие 240 Вт через выход питания. Для достижения такого уровня мощности требуется использование специализированных кабелей и совместимых устройств.
Преимущество этой эволюции - возможность заряжать широкий спектр устройств с помощью универсального разъема. Сюда входят не только смартфоны и гарнитуры, но и более энергоемкие устройства, такие как ПК и гарнитуры смешанной реальности. Важно отметить, что при использовании универсального разъема подключение маломощного устройства к мощному зарядному устройству обычно нет ограничений или проблем для устройства. Это связано с тем, что протокол передачи питания USB требует от устройства и зарядного устройства согласования соответствующей мощности зарядки. Поэтому Bluetooth-гарнитура, рассчитанная на 10 Вт зарядки, никогда не потребует большей мощности, даже при подключении к 100-ваттному зарядному устройству. Это похоже на процесс "переговоров", который обеспечивает безопасное и эффективное питание широкого спектра устройств.
Как определить кабель или порт USB-C

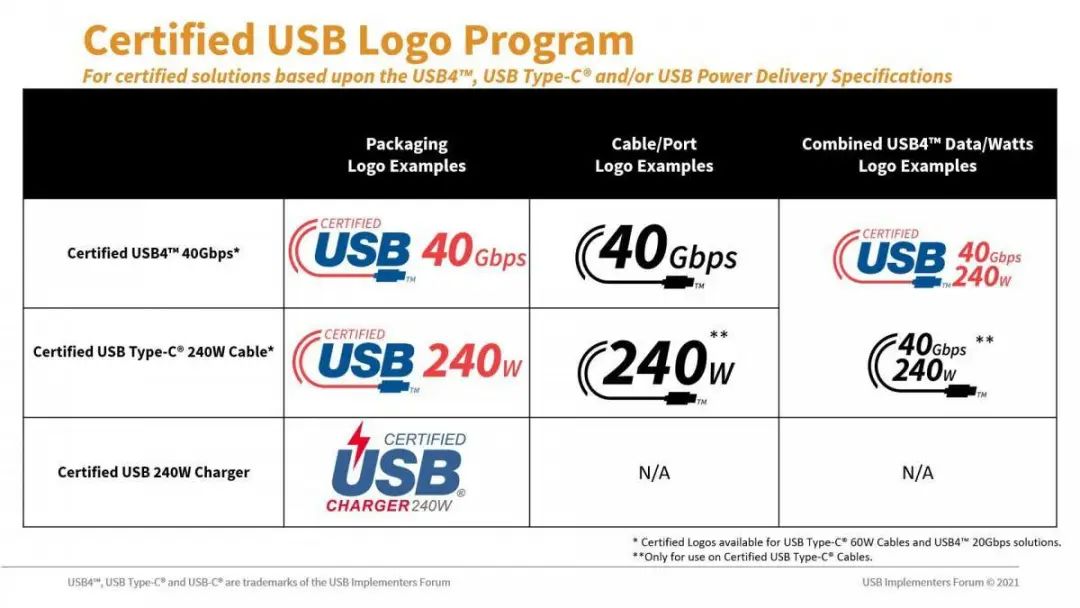

Определение функциональности порта USB-C на ноутбуке или кабеля USB-C может стать настоящей проблемой. К счастью, USB-IF разработала таблички, помогающие пользователям лучше понять назначение порта.
Вот некоторые способы идентификации портов USB-C:
Знак сертификации USB-IF: Ищите знак сертификации USB-IF, который является символом, указывающим на соответствие стандарту USB. Обычно этот символ содержит значок USB рядом с буквами «SS» (для SuperSpeed) или «PD» (для Power Delivery), что указывает на возможность высокоскоростной передачи данных или питания.
Символ Thunderbolt: Если вы ищете именно порты Thunderbolt, ищите символ Thunderbolt. Если вы ищете порт Thunderbolt, обратите внимание на символ Thunderbolt, похожий на молнию. Будьте осторожны и не перепутайте его с портом, предназначенным для зарядки.
Маркировка портов:
на некоторых ноутбуках и устройствах есть значки или текст, обозначающий функцию порта USB-C. Эти надписи могут включать «DP» для DisplayPort, «TB» для Thunderbolt или «PD» для Power Delivery. «.
Цветовая маркировка: Хотя это встречается реже, некоторые порты и кабели USB-C могут иметь цветовую маркировку. Например, порты Thunderbolt на устройствах Apple часто обозначаются черным контуром, чтобы отличить их от обычных портов USB-C.
Документация или инструкции: Ознакомьтесь с руководством пользователя или документацией, прилагаемой к устройству или кабелю. Производители часто предоставляют информацию о характеристиках портов и кабелей USB-C. Обратив внимание на эти индикаторные признаки, вы сможете более точно определить характеристики портов и кабелей USB-C. Убедитесь, что они используются надлежащим образом для удовлетворения различных специфических потребностей.
