Уникальный дизайн и самая огромная батарея внутри крошечных наушников GoGadget CityBuds XL.

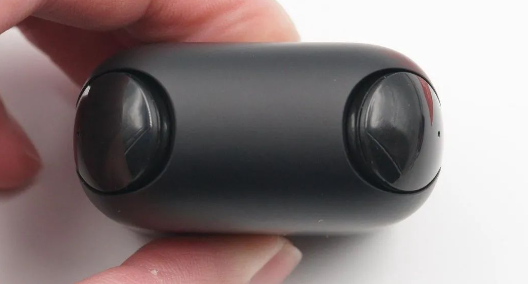

Уникальный кейс без крышки. Наушники встроены с обеих сторон зарядного кейса, а в верхней части имеется щель, которая позволяет быстро снять наушники простым нажатием.
Если взглянуть на внешний вид зарядного футляра сбоку, то гарнитура идеально ложится на зарядный футляр.
Порт для зарядки Type-C оснащен углублением, под которым находится сенсорная кнопка.

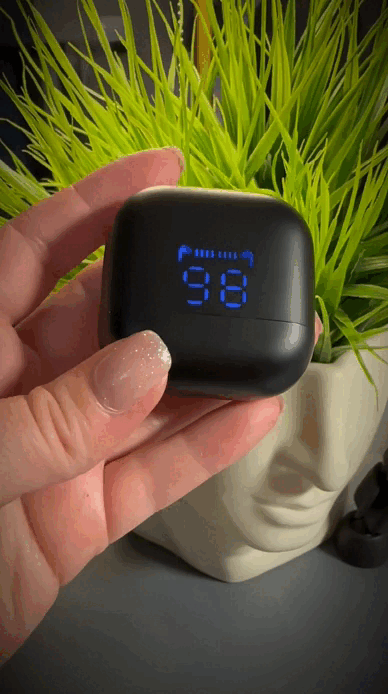

Индикатор состояния зарядки зарядного кейса поддерживает цифровой дисплей зарядного кейса, а также индикаторы двух наушников для отображения уровня заряда. При полной зарядке на цифровом дисплее отображается слово OK. Кейс очень компактный.

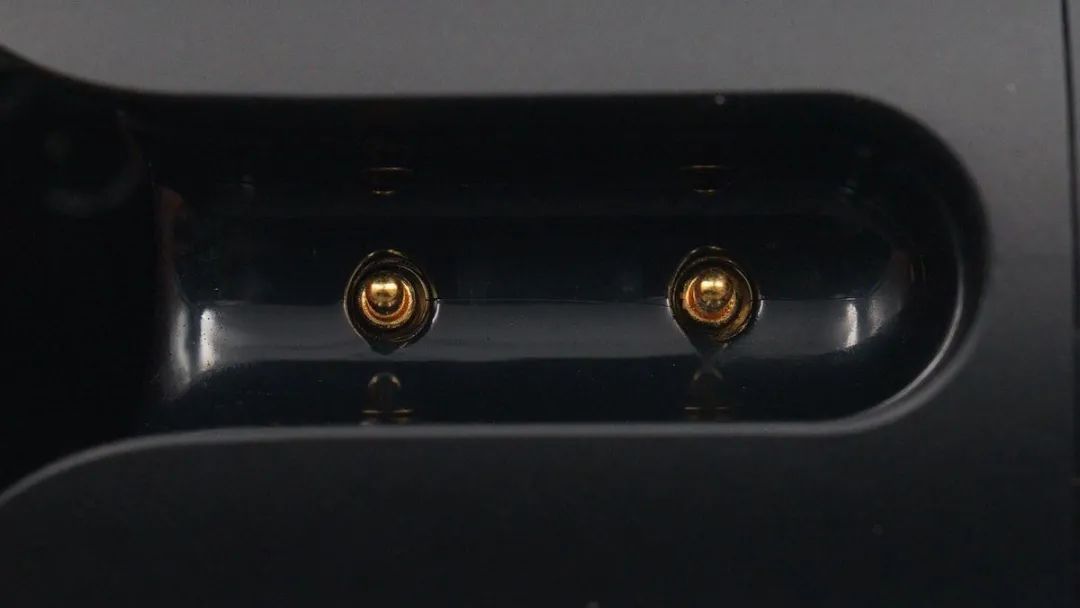

Зарядный футляр заряжает гарнитуру с помощью контактов, расположенного на покерхности углубления кейса .

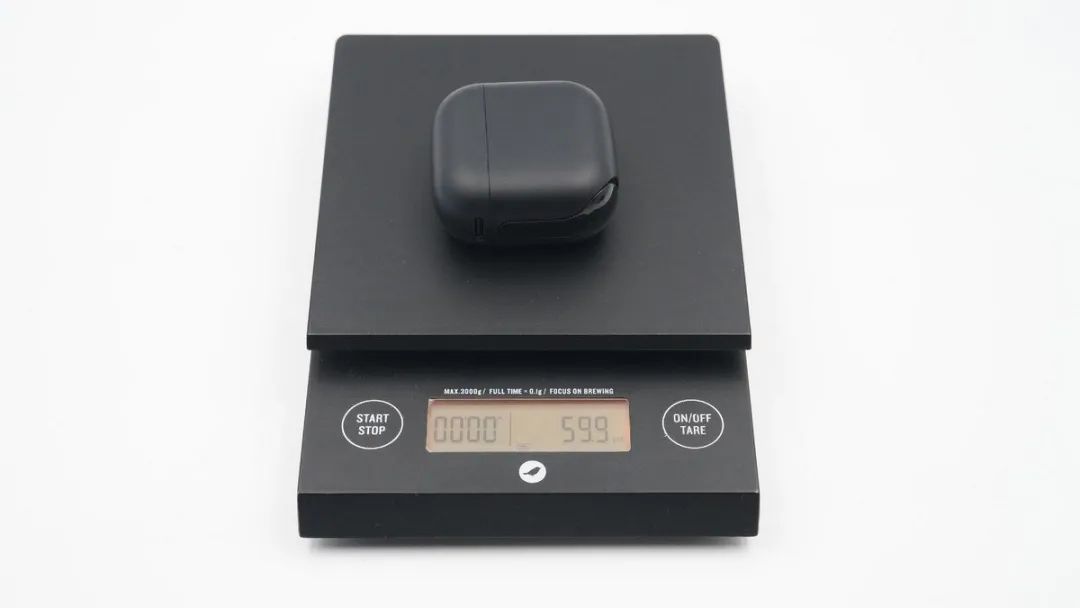

Вес наушников с кейсом составляет всего около 59,9 г.

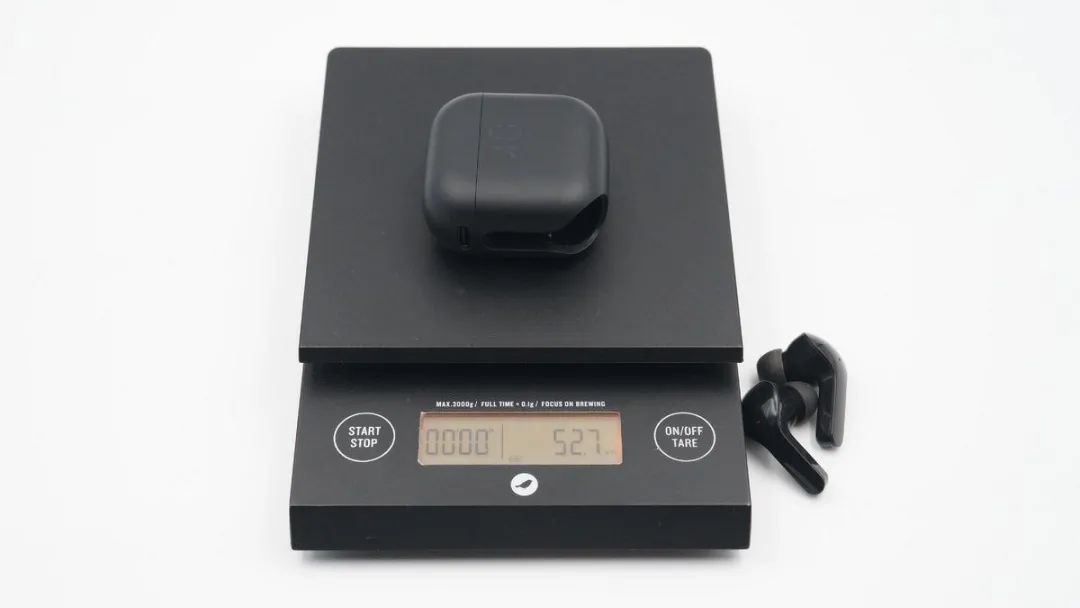

Вес зарядного кейса составляет около 52,7 г. Хотя объем сопоставим с объемом обычных наушников, например Airpods, однако вес зарядного кейса все же значительно выше по сравнению с ними за счет встроенного аккумулятора повышенной емкости 2000 мАч.

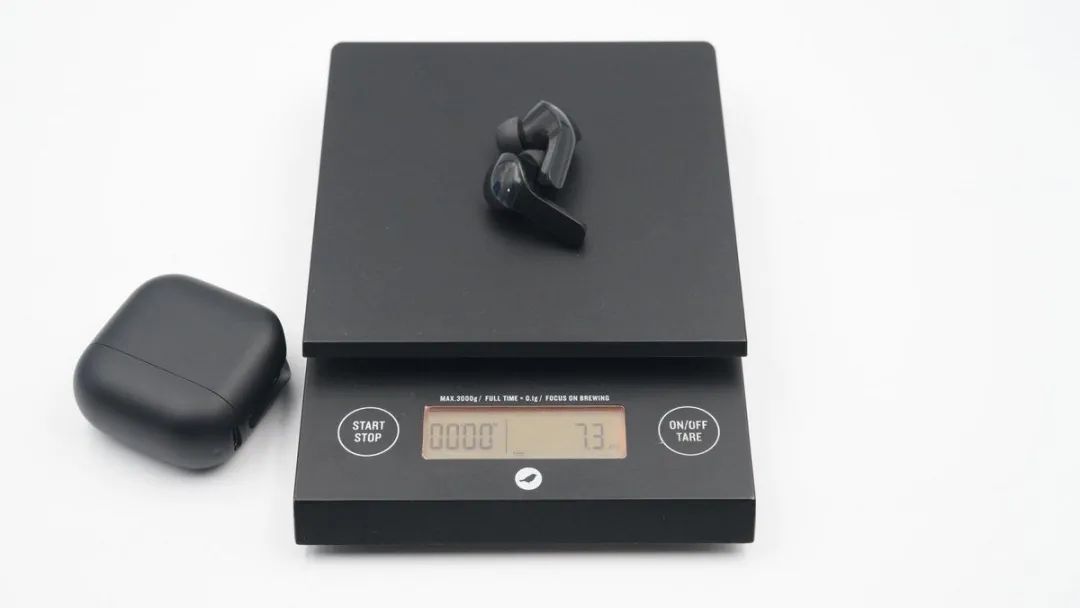

Оба наушника очень легкие, весят всего 7,3 г и не имеют заметного веса.

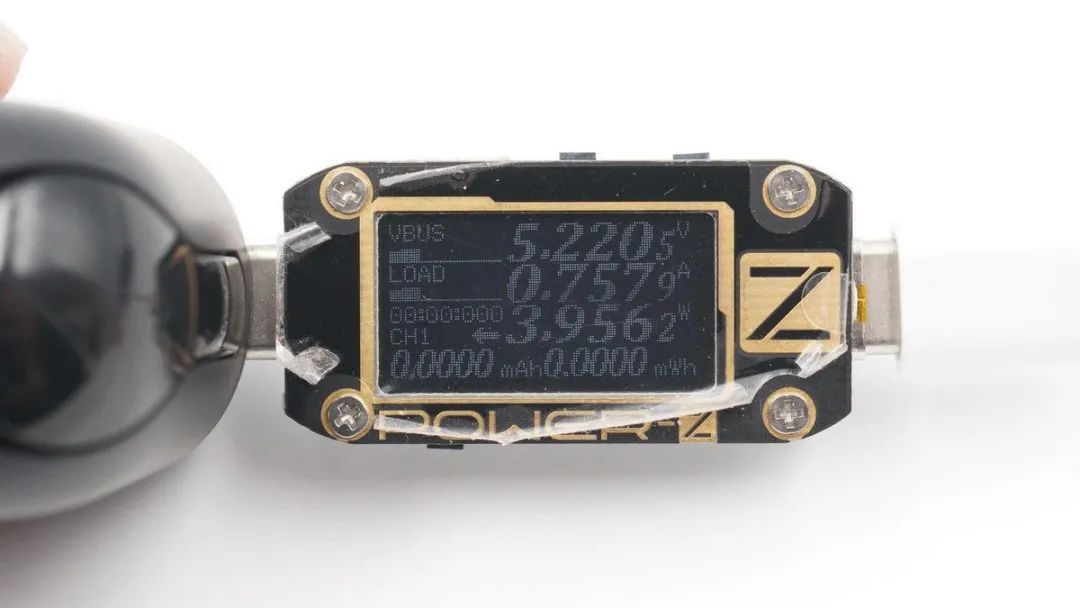

Мощность зарядки составляет около 3,96 Вт. Проверено портативным тестером мощности ChargerLAB POWER-Z KM001C .
Внутренняя структура
Инновации во внешнем виде так и во внутреннем стоении наушников.
Разберем корпус наушников

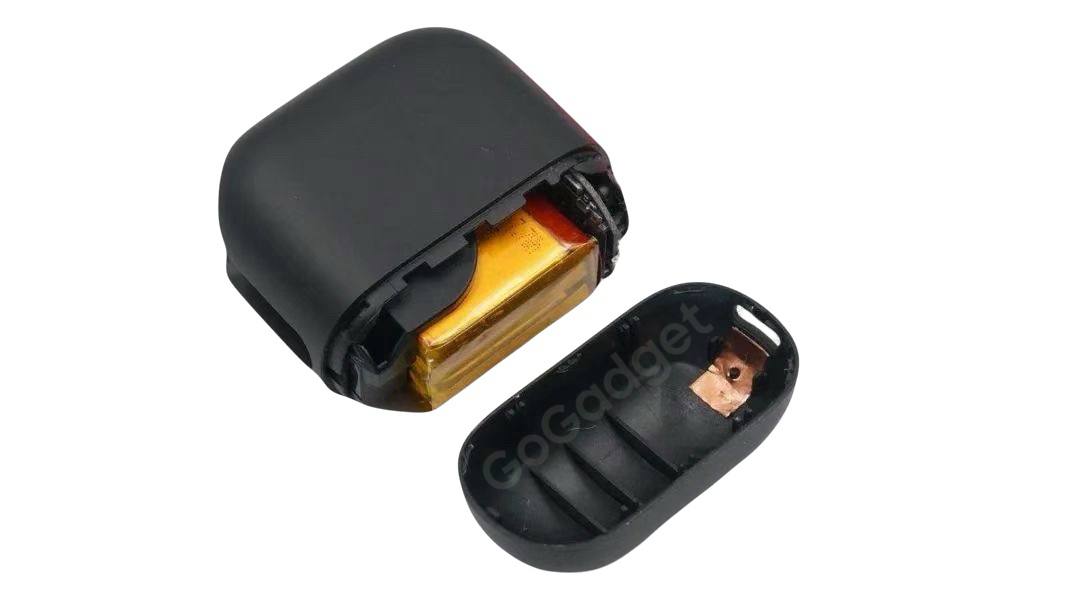

Разбор собрат того кейса дело не легкое, так как рейс крепа скреплен и разбор возможен только по нижней части кейса.

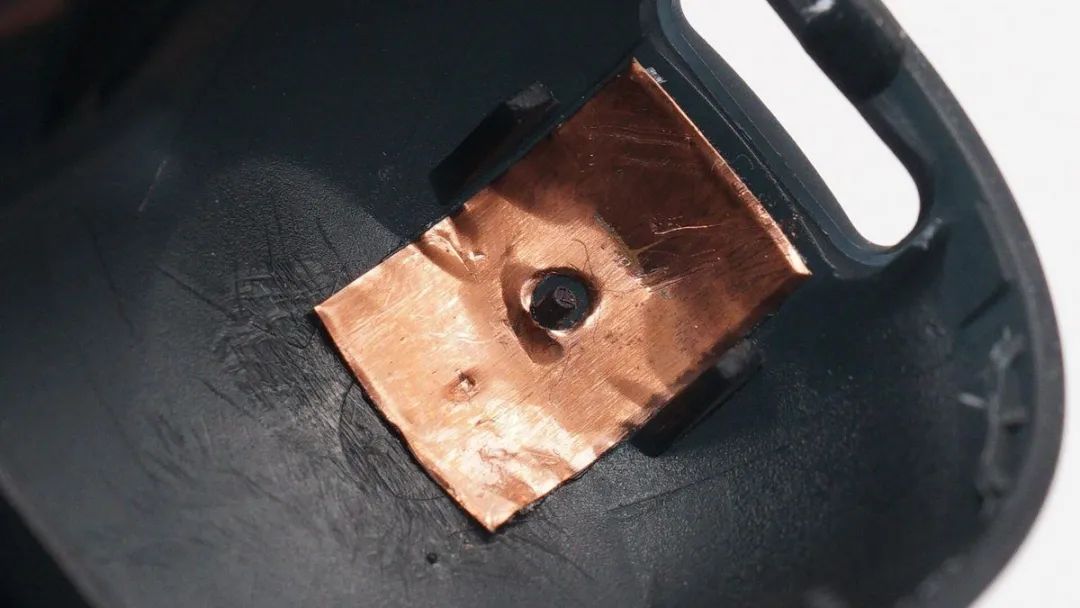

На внутренней стороне крышки имеется металлическая медная фольга для сенсорного управления.

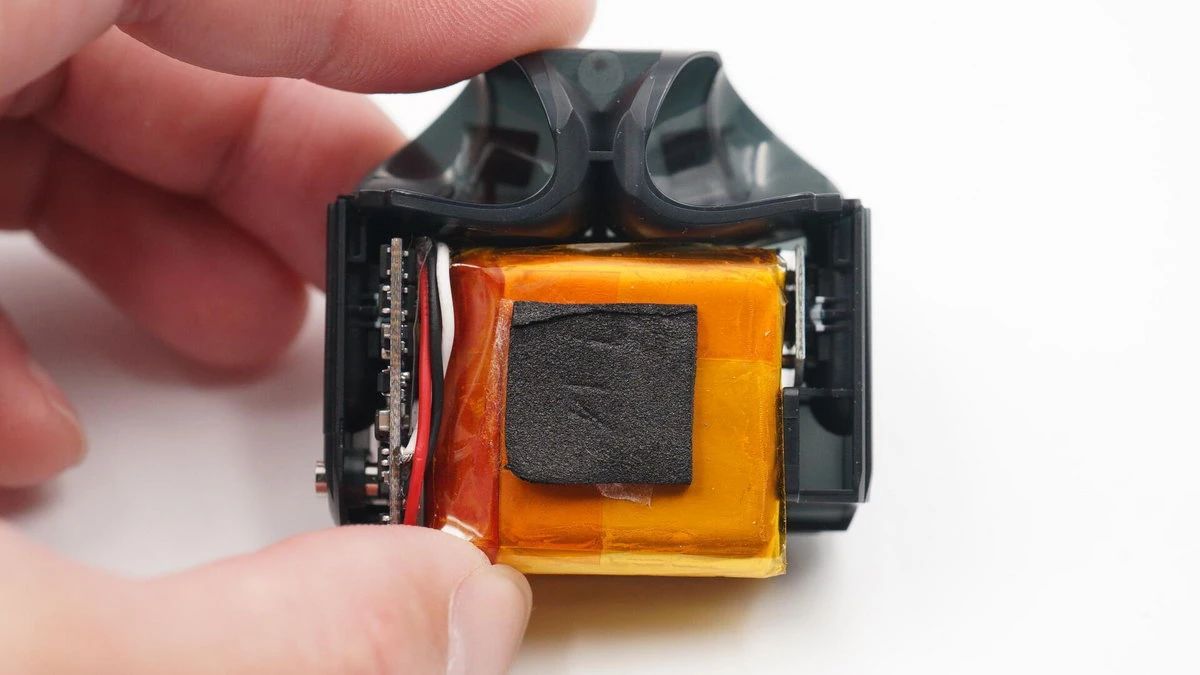

Внутри зарядного корпуса параллельно установлены три аккумулятора, образующие массивную емкость 2000 мАч. Проработка данных наушников видна по тому как плотно прилегают компоненты.

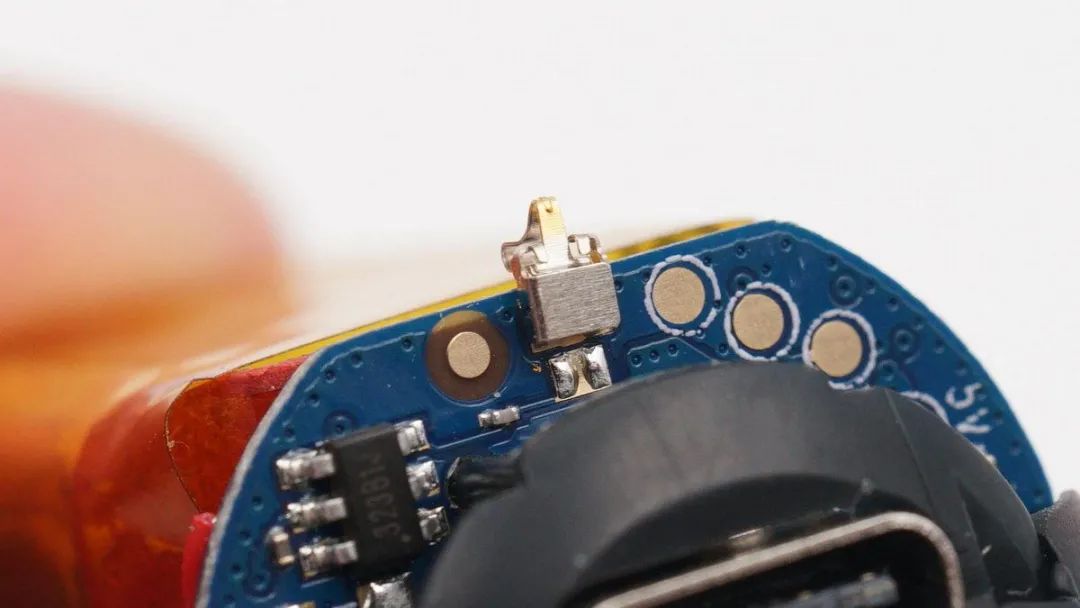

Металлическая пружина на основной плате, которая соединяется с металлической медной фольгой на крышке корпуса зарядного устройства.

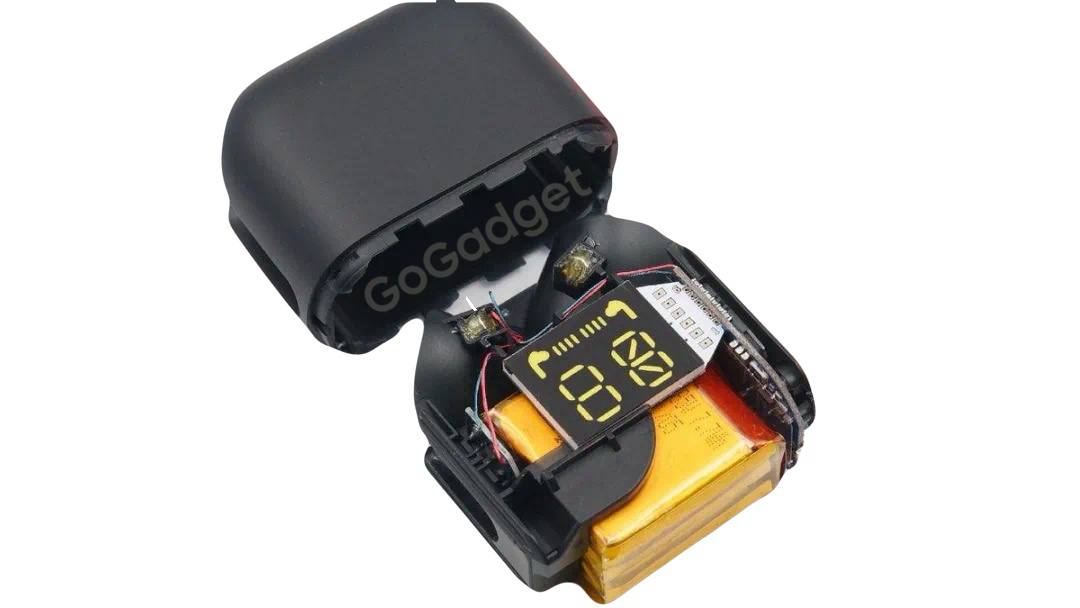

Извлеките внутренние устройства зарядного корпуса, все компоненты которого закреплены на пластиковой рамке.

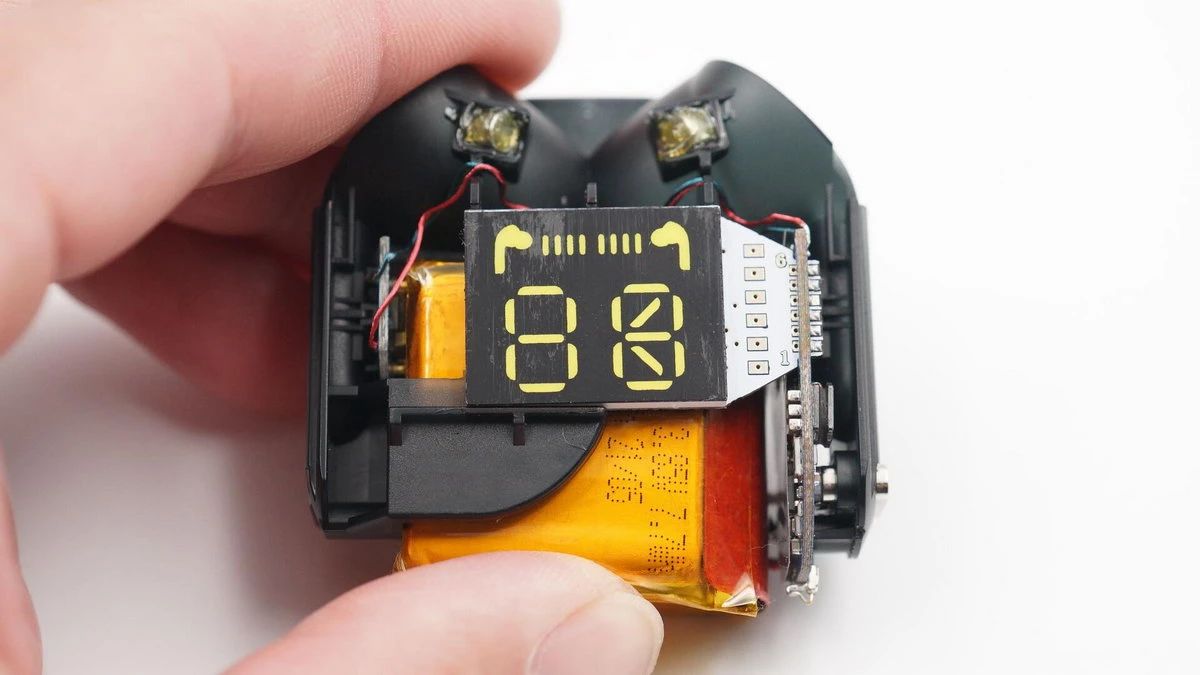

На передней панели расположен цифровой дисплей. На дисплее в цифровом виде отображается уровень заряда зарядного кейса, а также четыре индикатора, показывающие оставшийся уровень заряда левого/правого наушников.
На стыке батарейного блока и камеры сзади имеется подушка.
Батарейный блок и припаянный выводы батареи к основной плате.

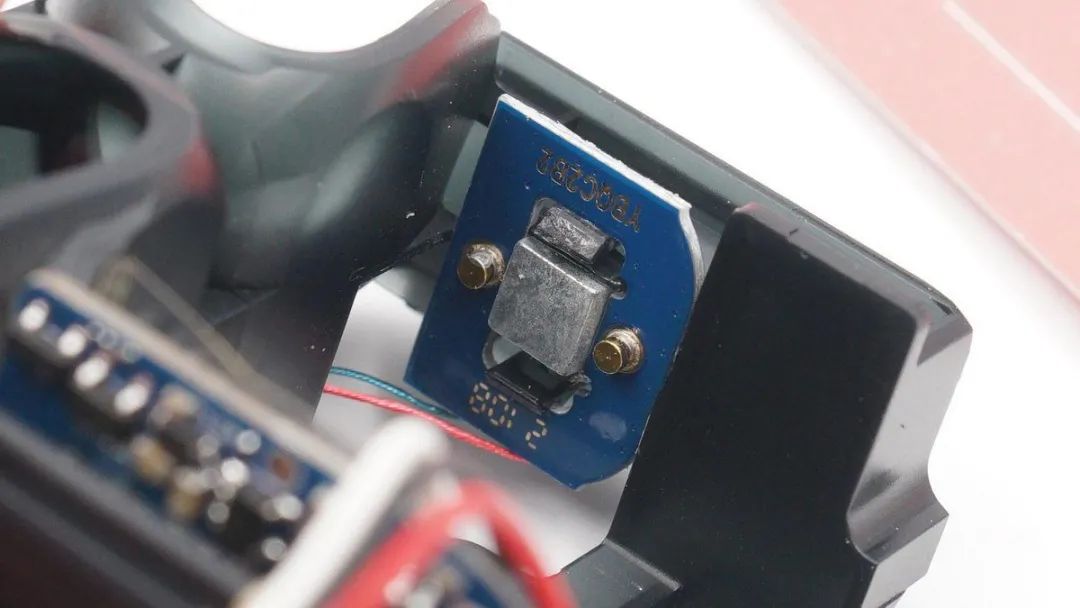

Крупный план корпуса для зарядки гарнитуры с маленькой платой, подключенной к материнской плате с помощью провода. В центре установлен магнит для крепления гарнитуры.

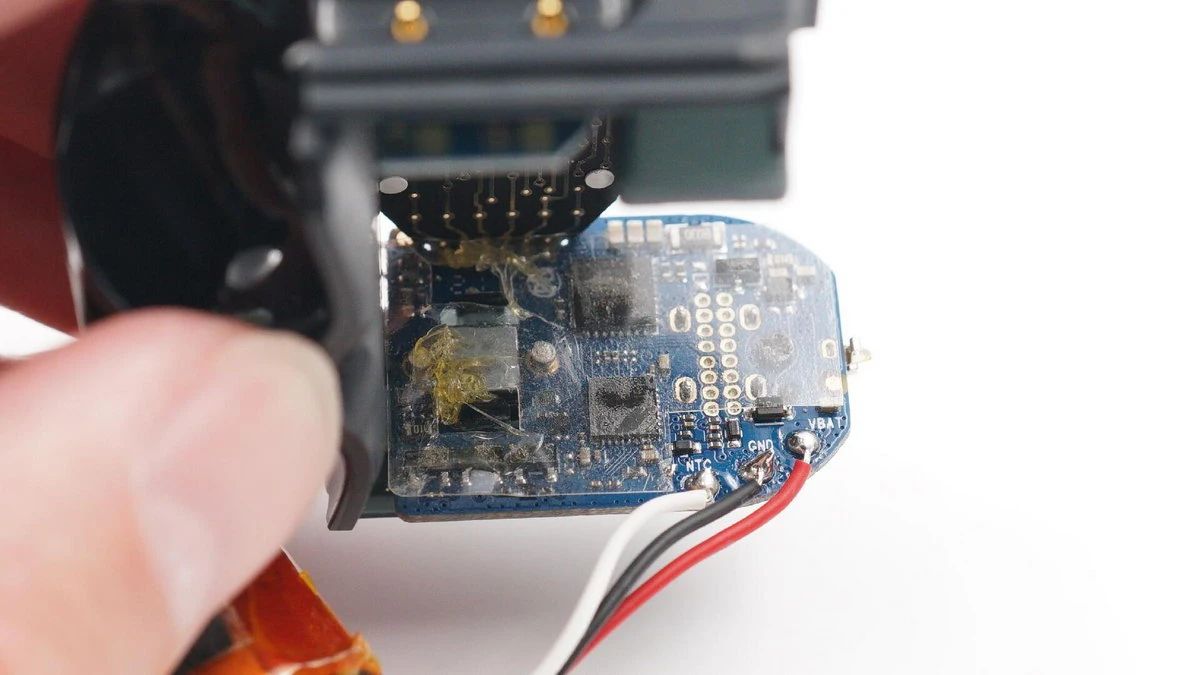

На передней панели главной платы в месте соединения с батареей имеется изоляционная прозрачная лента.

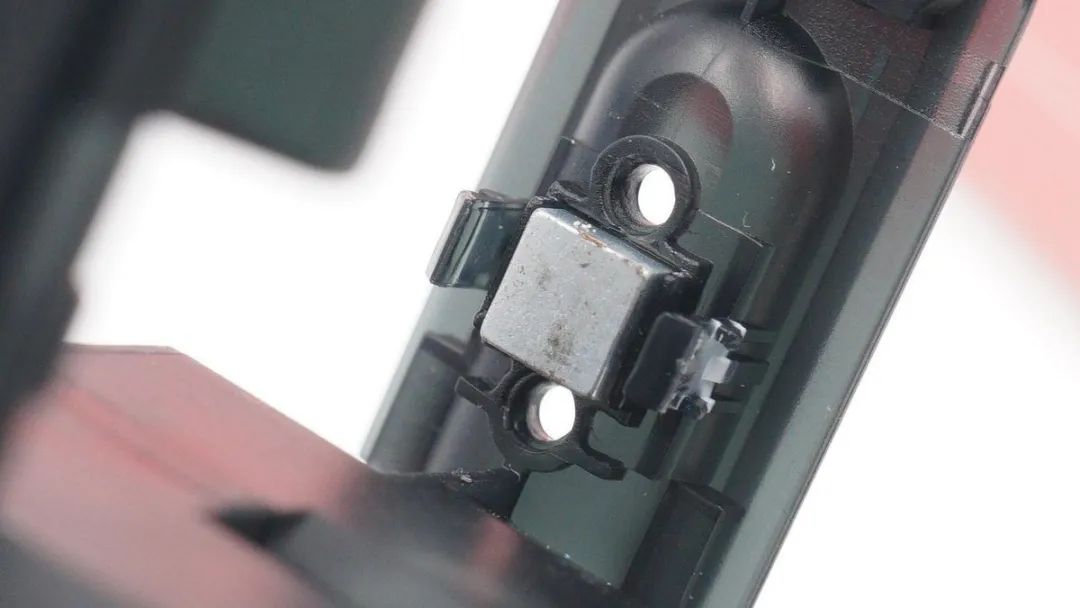

Крупный план магнита, удерживающего наушники при снятой зарядной панели.

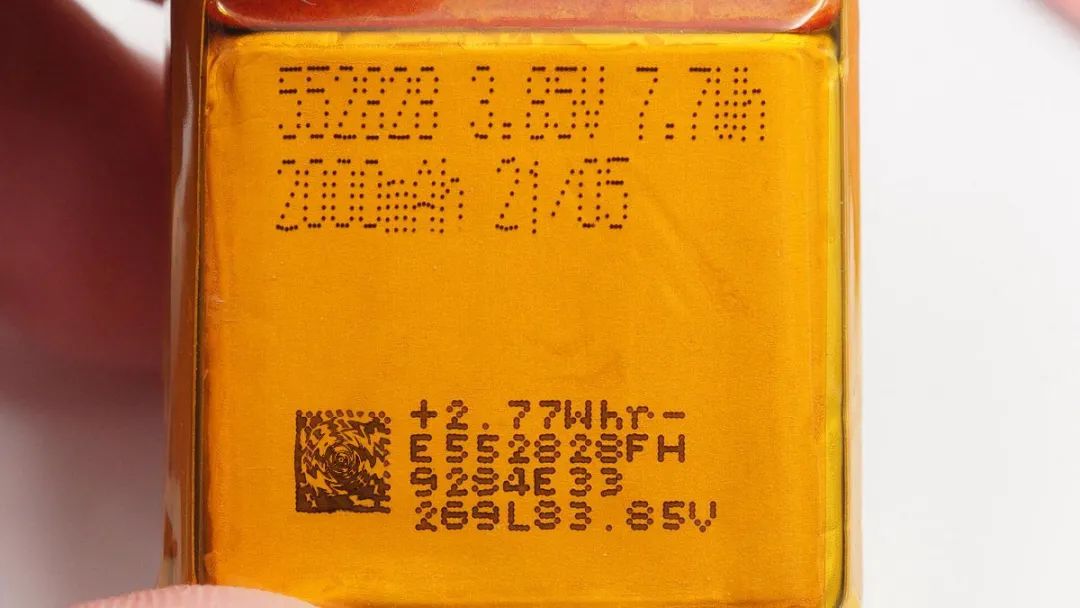

Мягкий блок батарей аккумуляторов модель 552828, емкость 2000mAh/7.7Wh, напряжение 3.85V, 3 шт. параллельное соединение фактическая толщина 16.5мм.
Крупный план печатной платы аккумулятора.

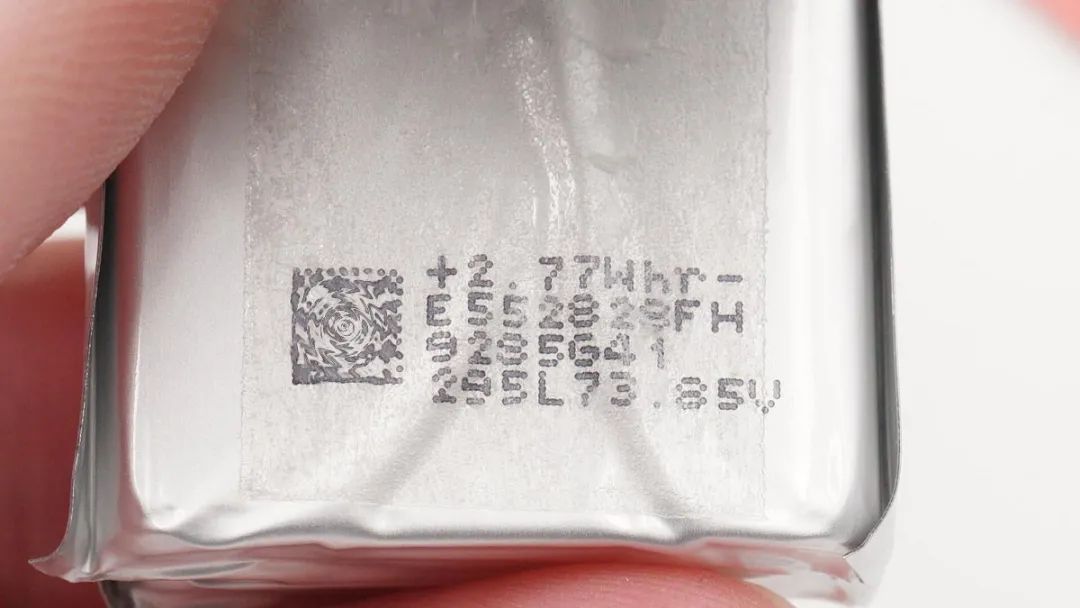

Единственный аккумулятор имеет емкость 2,77 Втч и емкость около 720 мАч.
На внутренней стороне печатной платы аккумулятора находится микросхема защиты, которая отвечает за защиту от перезаряда и разряда, а также за определение температуры аккумулятора.

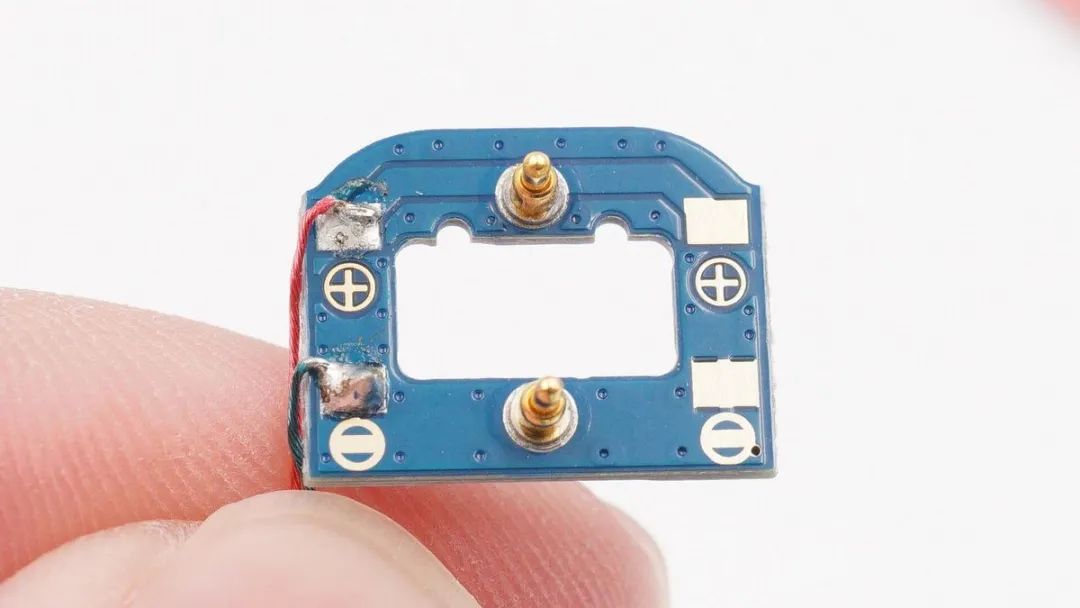

Крупный план передней части площадки для зарядки наушников.

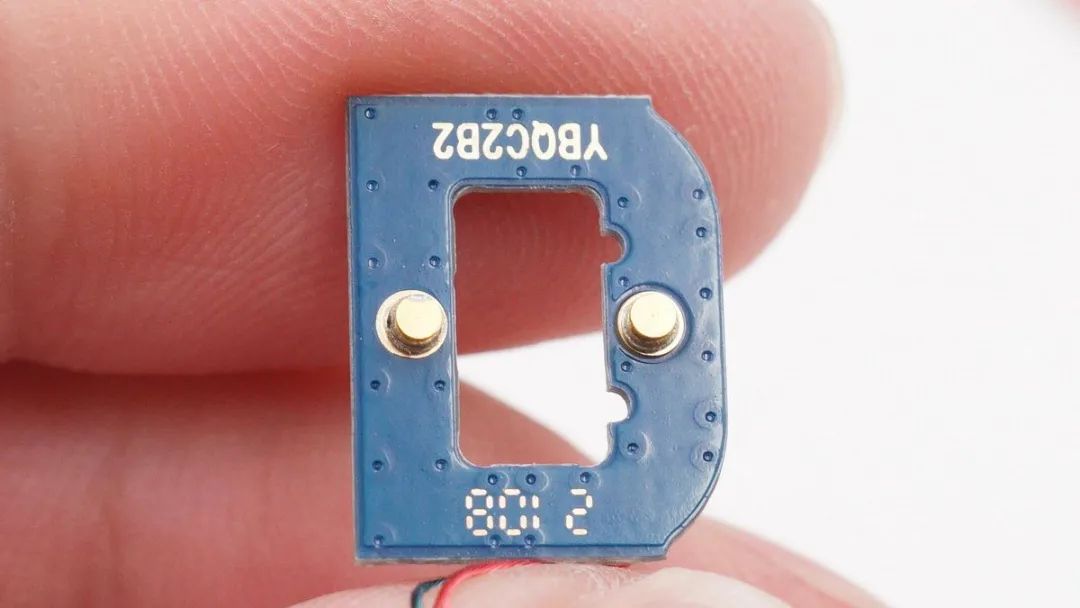

Крупный план задней части маленькой платы.
Крупный план передней панели цифрового дисплея.

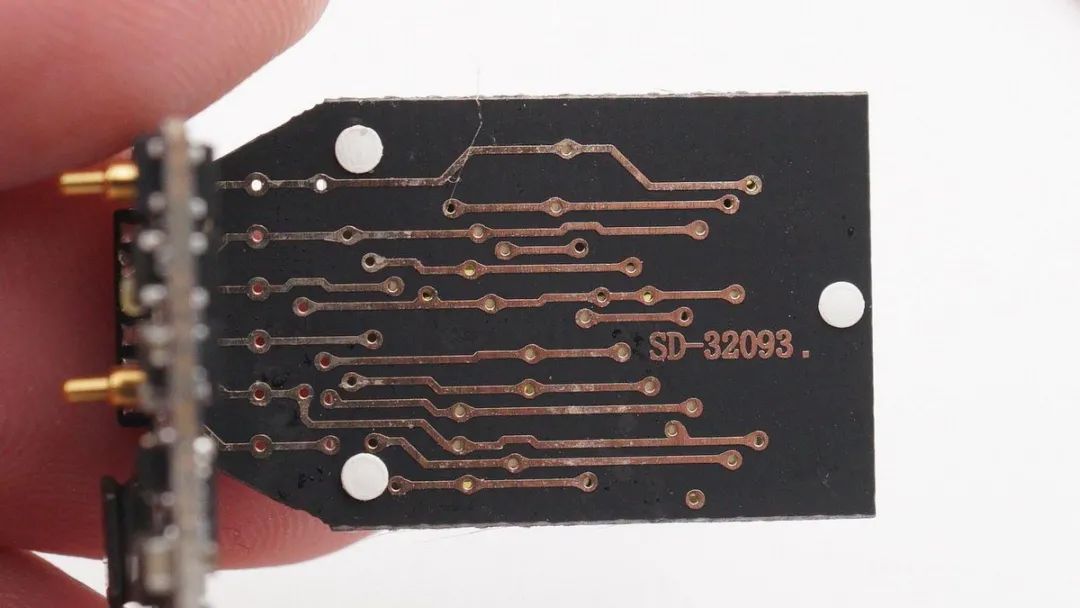

Задняя панель платы цифрового дисплея, модель SD-32093.

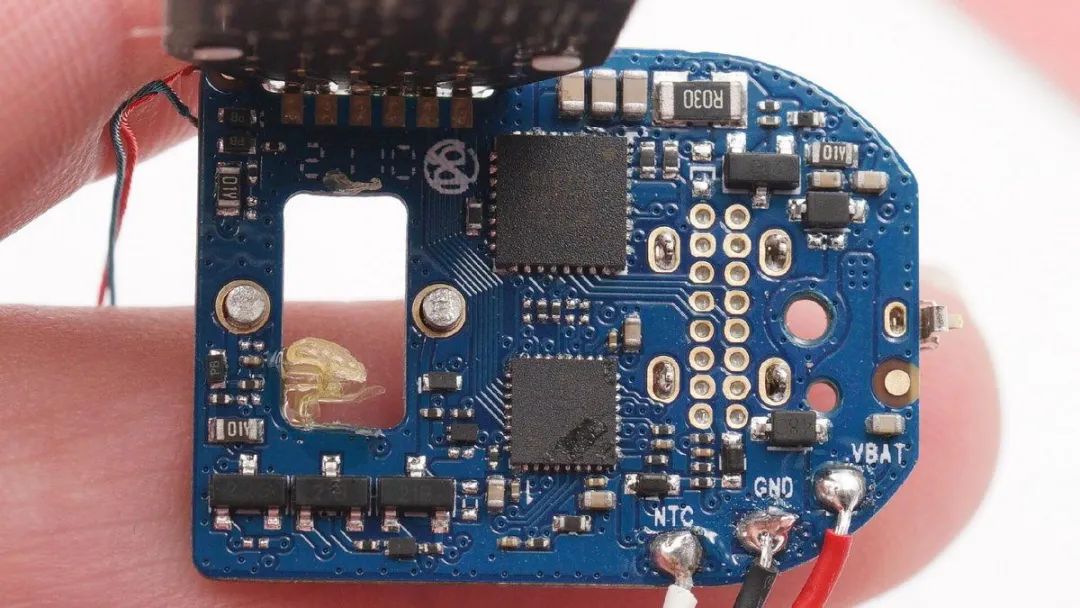

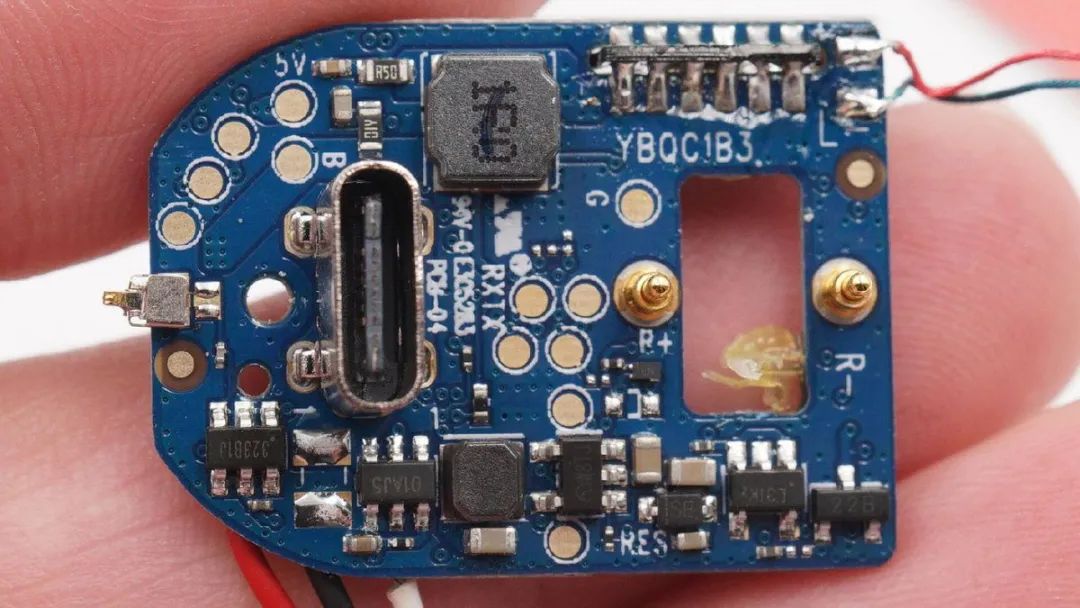

Лицевая сторона основной платы зарядного корпуса.
Обратная сторона:

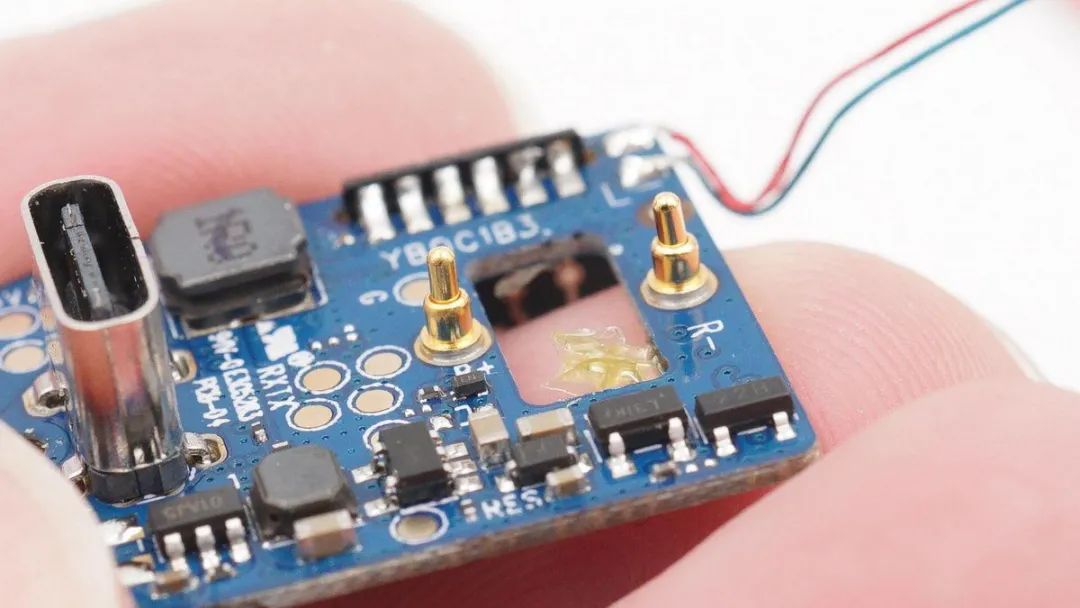

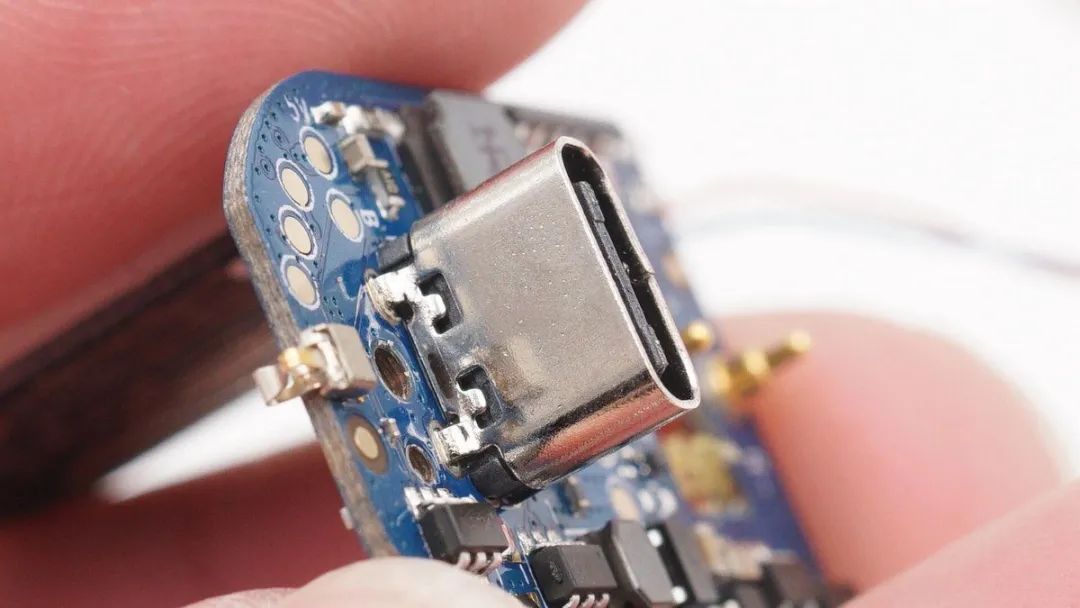

Крупный план гнезда порта зарядки Type-C на материнской плате.
Штекер для зарядки наушников.

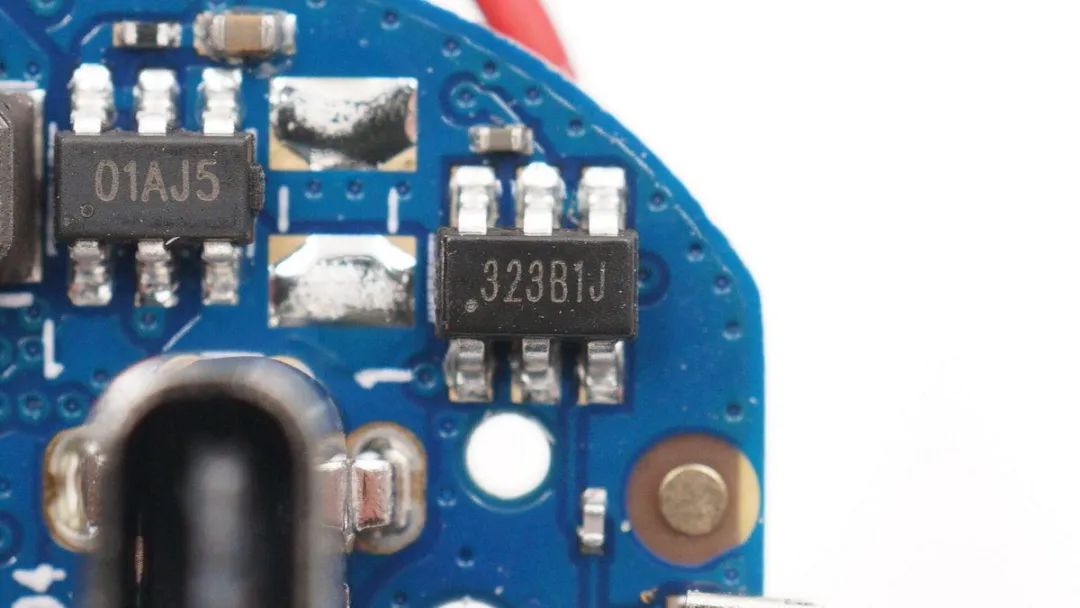

Сенсорный чип JR323B для обнаружения сенсорного управления зарядным блоком.

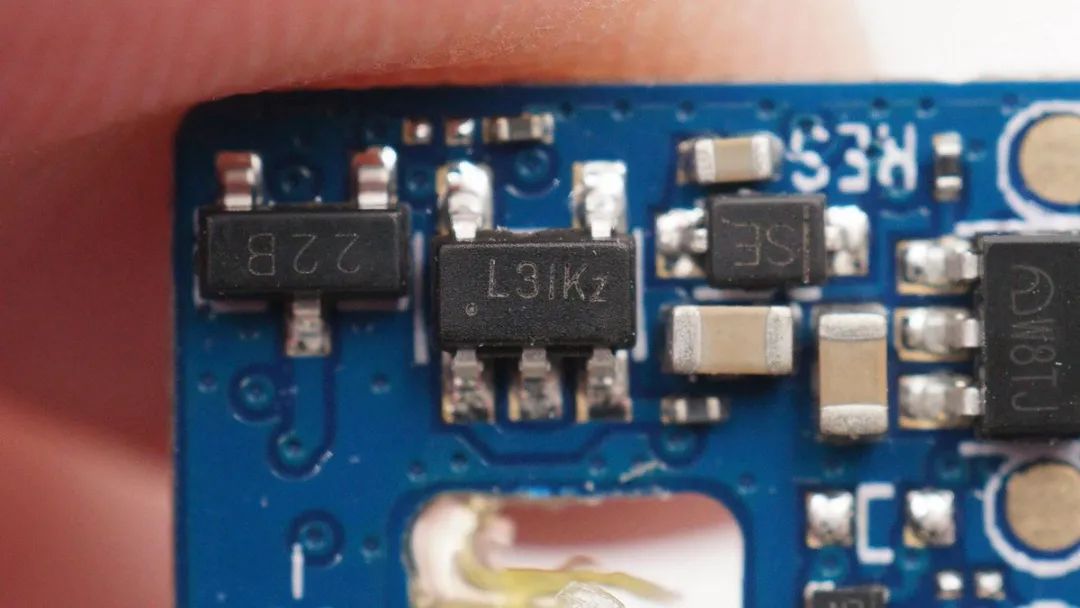

Микросхема с шелкографией 01AJ5. Микросхема с шелкографией L3Ik.
Микросхема усиления ME2188 от MicroMotion используется для усиления заряда аккумулятора для зарядки наушников:

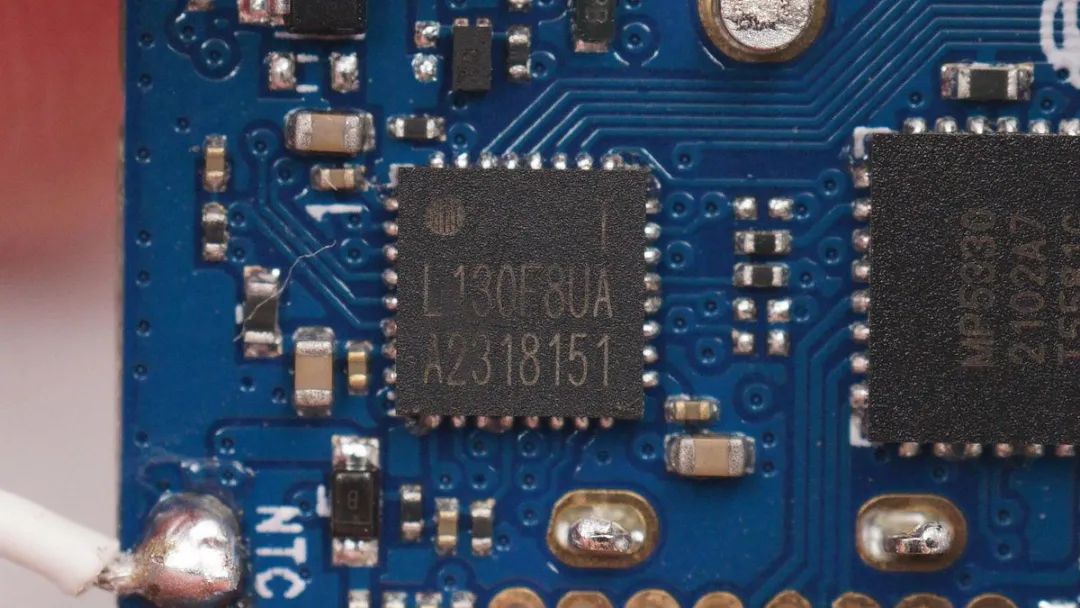

Микроконтроллер HDSC Huada Semiconductor HC32L130F8UA используется для управления модулем зарядки и разрядки, управления уровнем заряда батареи, связи с гарнитурой, онлайн обновления и измерения производства и других функций управления зарядным блоком:
Серия HC32L130/HC32L136 - это микроконтроллеры с ультранизким энергопотреблением и широким диапазоном напряжений, предназначенные для увеличения времени автономной работы портативных измерительных систем. Они оснащены встроенным 12-разрядным высокоточным SARADC с частотой 1 Мбит/с, а также встроенным компаратором, операционными усилителями, встроенными высокопроизводительными ШИМ-таймерами, ЖК-дисплеем и широким набором коммуникационной периферии, такой как многоканальные UART, SPI и I2C периферийные устройства. Встроенные модули защиты информации, такие как AES, TRNG и т.д., отличающиеся высокой степенью интеграции, высокой степенью защиты от помех, высокой надежностью и сверхнизким энергопотреблением; использование ядра Cortex-M0+ с развитым программным обеспечением отладки и разработки Keil & IAR, поддерживающим язык C и язык ассемблера, инструкции ассемблера.

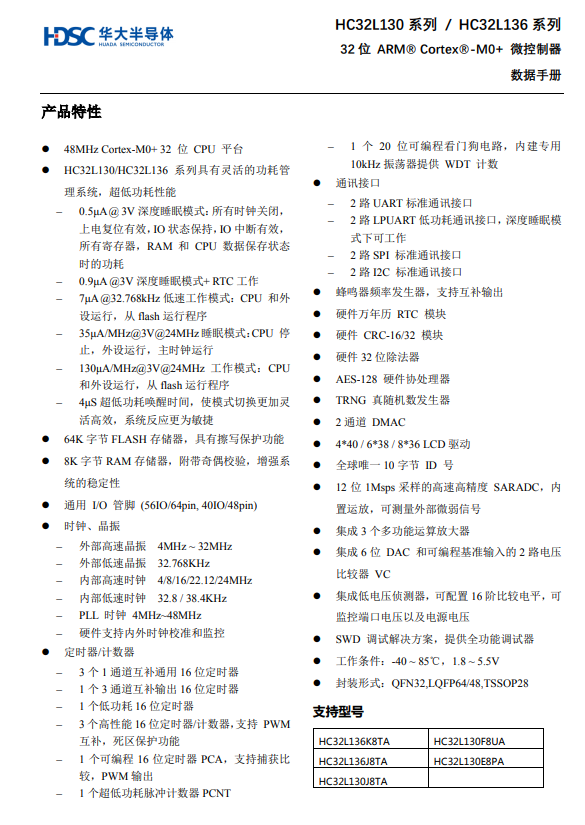

HDSC UW Semiconductor HC32L130F8UA. Детальное изображение:

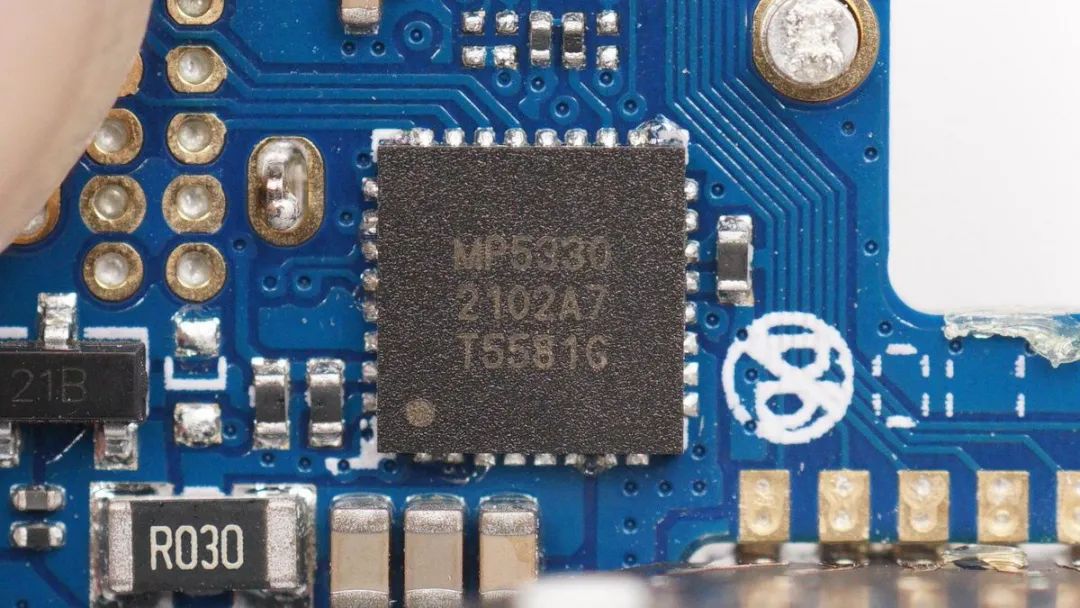

TPS SiYuan MP5330 - это однокристальное решение для управления питанием мобильных устройств, объединяющее в себе синхронный повышающий преобразователь, управление зарядом литий-ионных аккумуляторов, индикацию уровня заряда, клавиатуру и протокол Type-C. Кроме того, оно обладает функцией богатой и всесторонней защитой, гарантирующей безопасную и эффективную работу системы для зарядки аккумуляторной батареи.

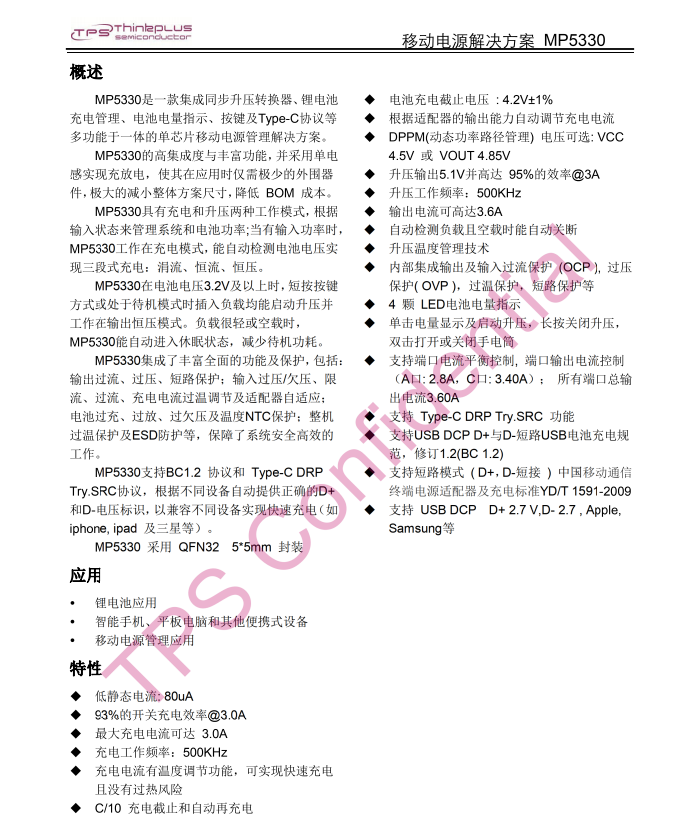

Подробная спецификация TPS SiYuan MP5330:
Разборка наушников GoGadget CityBuds XL
Внешний вид наушников GoGadget CityBuds XL - черный корпус, глянцевое покрытие.
Наушники имеют цельную конструкцию ножки и корпуса.
На задней панели расположен светодиодный индикатор:

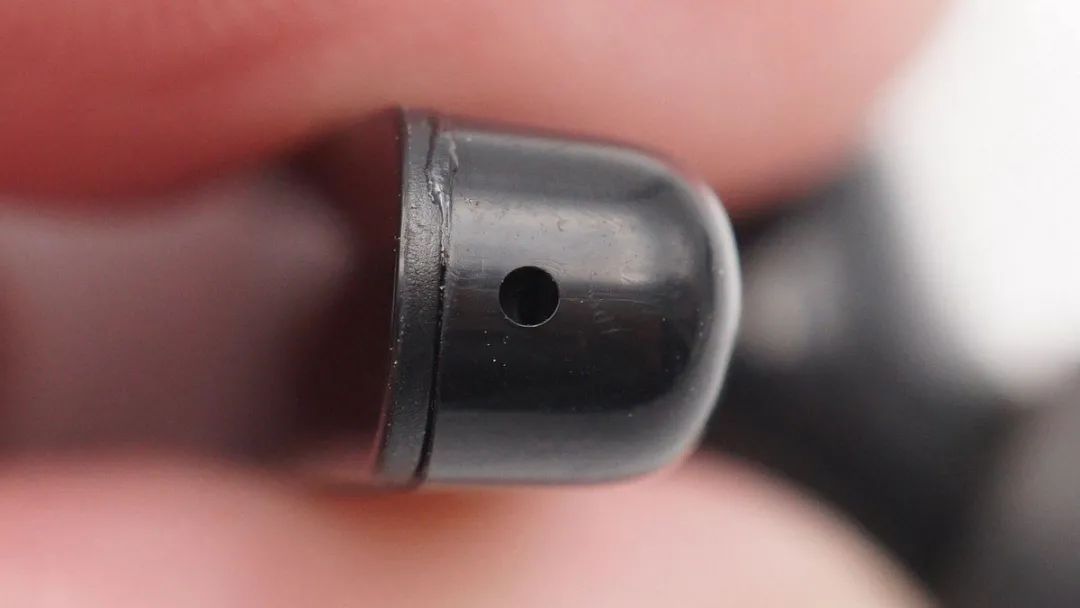

В нижней части гарнитуры находится отверстие микрофона для приема голосовых вызовов.\

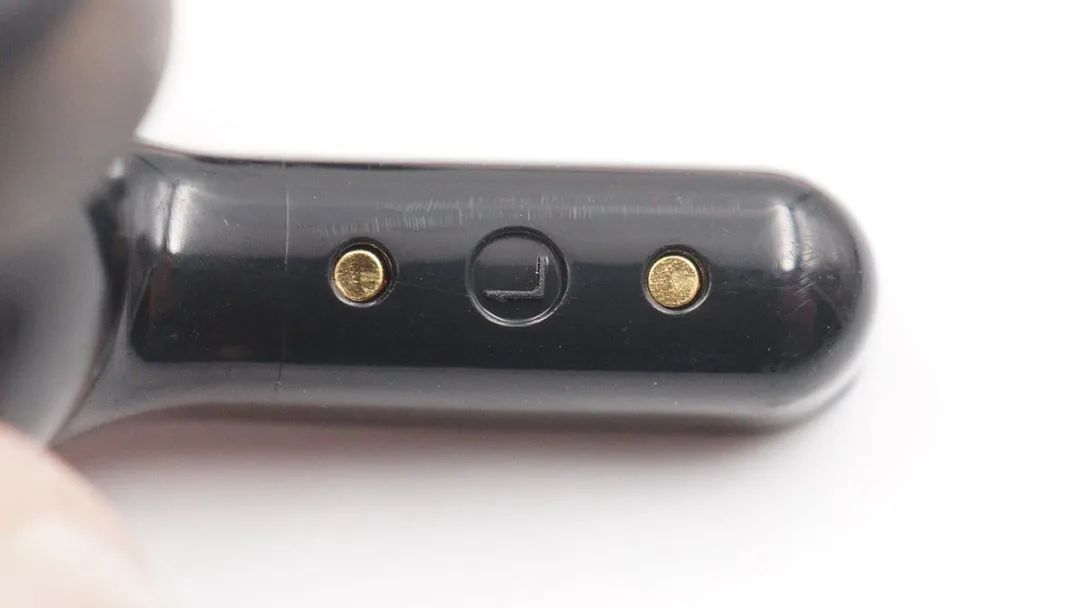

Металлический контакт для зарядки наушников имеет логотип L/R в центре.

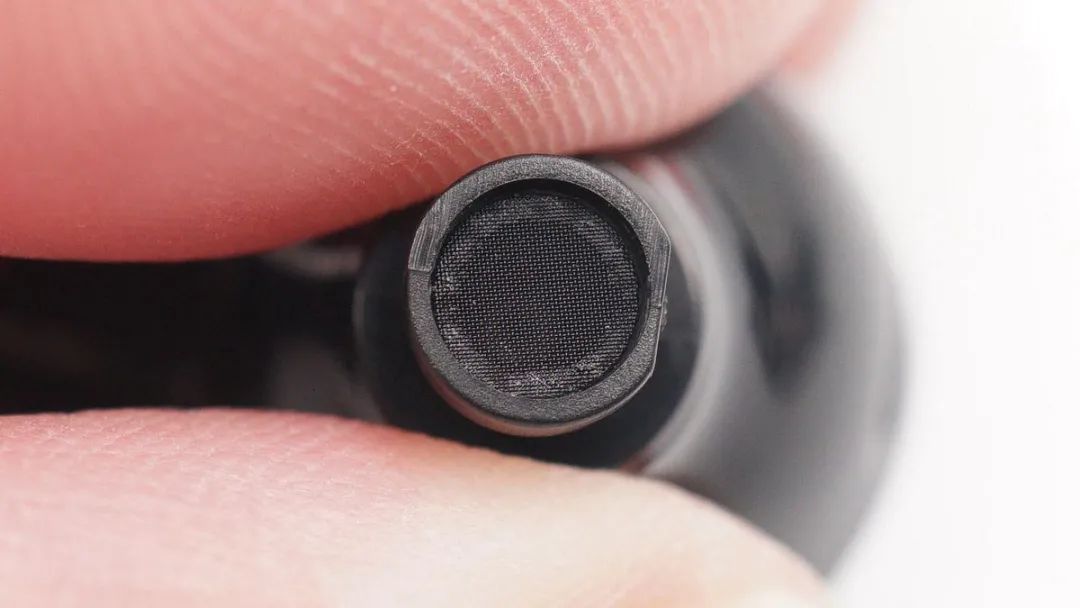

Крупный план устья звукового выхода наушников, закрытого сеткой из мелкой пыли.
Откроем заднюю панель гарнитуры по линии закрытия.

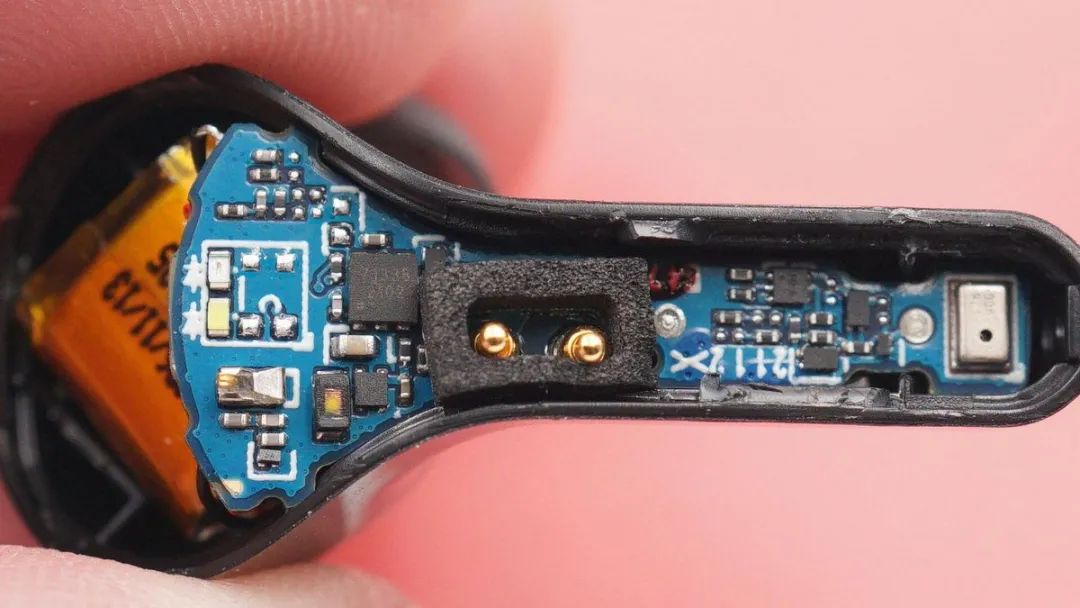

На корпусе гарнитуры, который соединен с материнской платой с помощью контактов, расположены блок распознавания прикосновений и антенна Bluetooth.

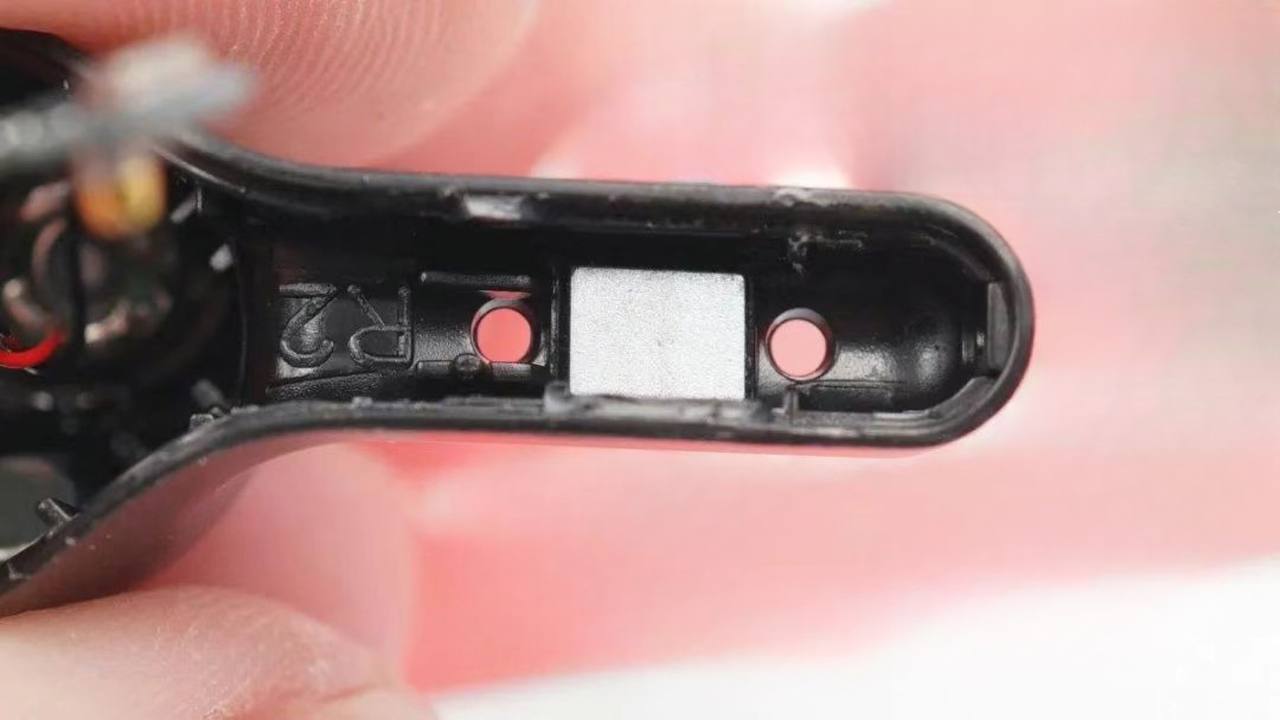

Крупный план направляющей стойки индикатора наушников:
Крупный план полости микрофона гарнитуры.

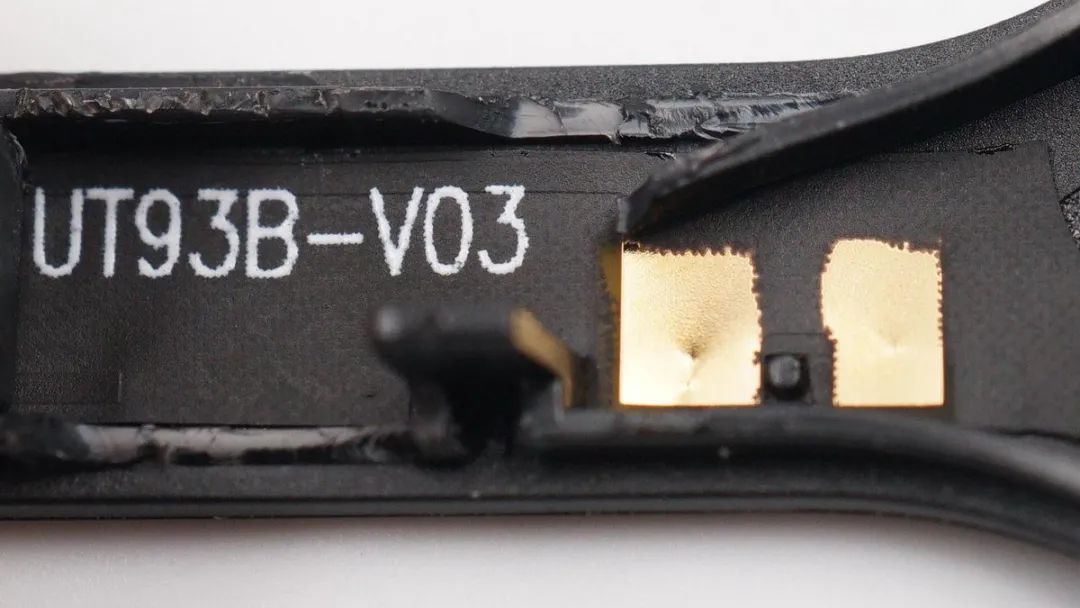

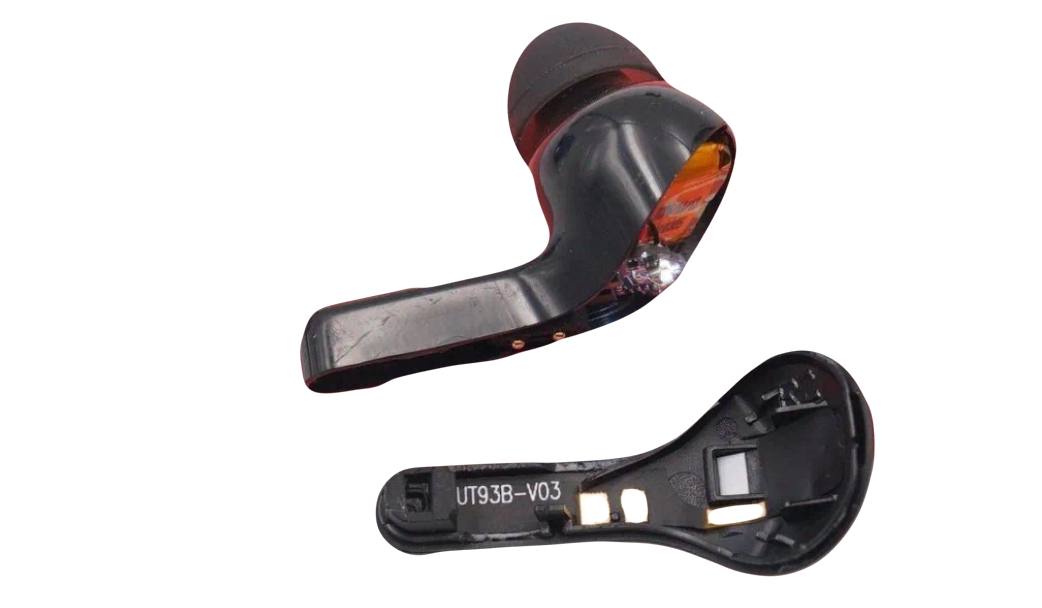

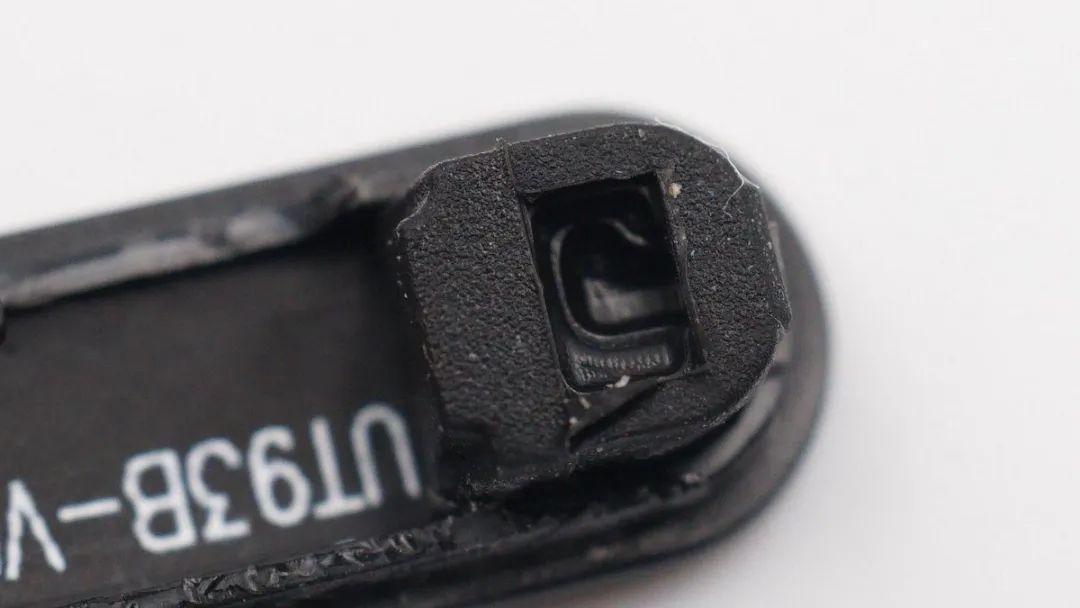

Крупный план антенны Bluetooth с шелкографией UT93B-V03.
Крупный план емкостного датчика обнаружения прикосновений:

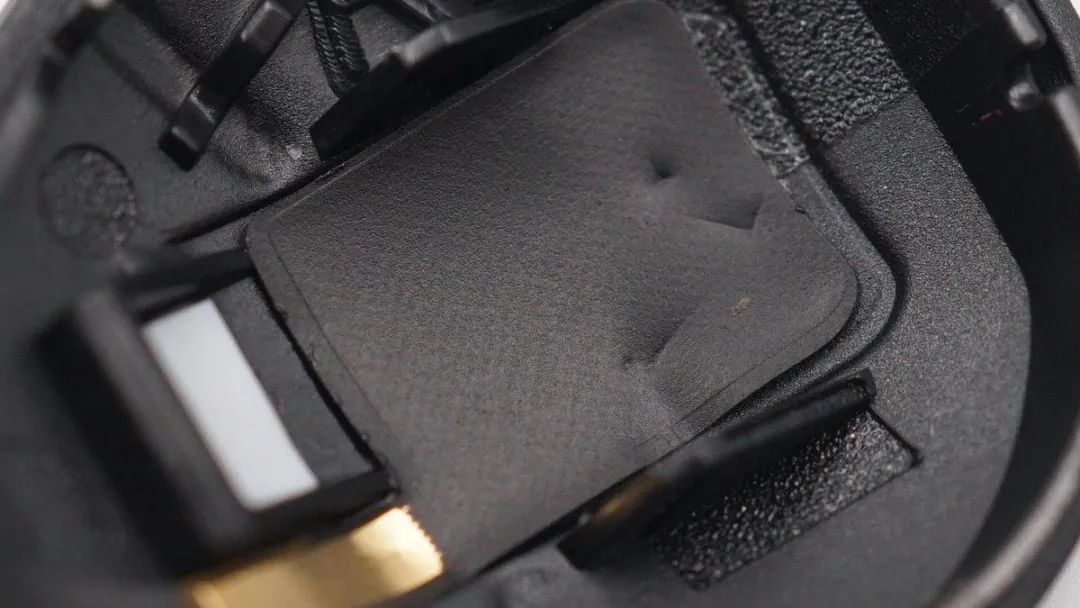

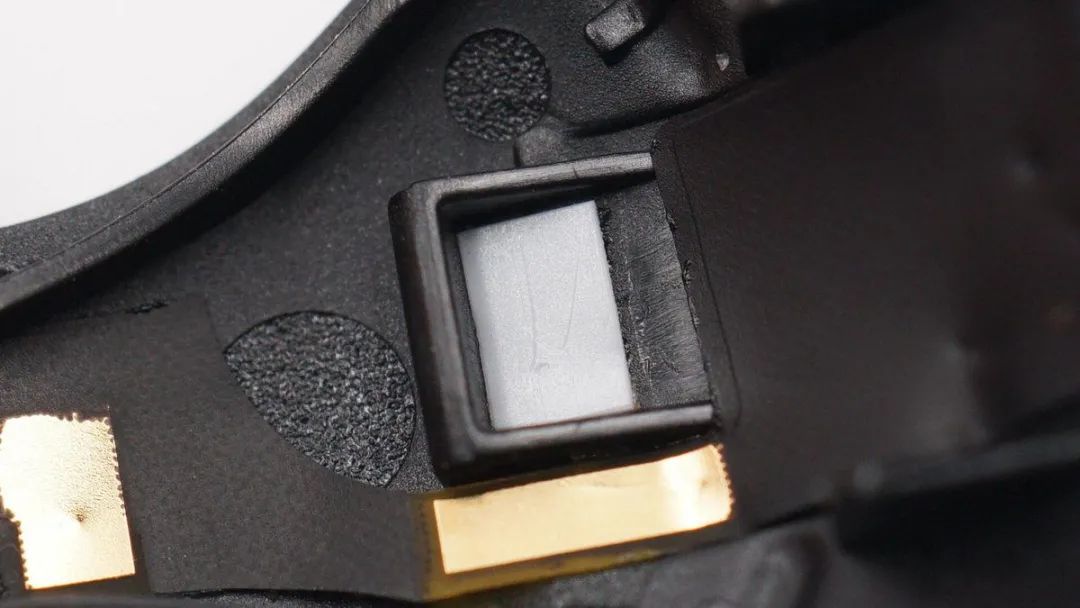

Вид изнутри камеры наушников, контакты антенны закрыты защитным слоем напоминающим поролон.
После снятия микросхемы можно увидеть где установлен магнит для крепления наушника к зарядному футляру.
Головки гарнитуры с динамиком и круглым магнитом:
Блок динамиков приклеен на место и соединен с основной платой за счет пайки проводов.

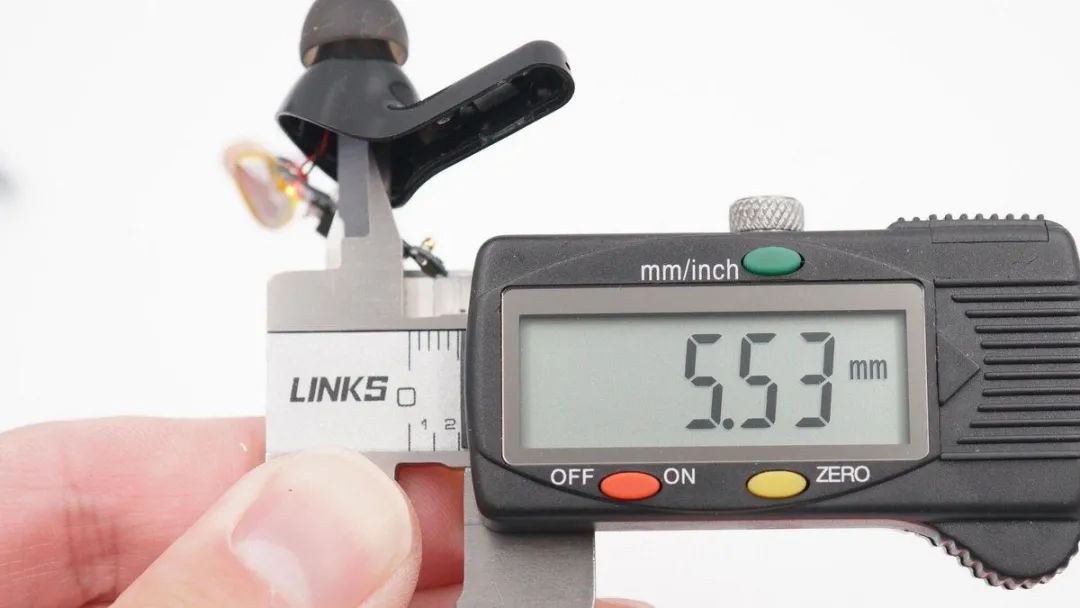

Размер динамика составляет около 5,53 мм.:

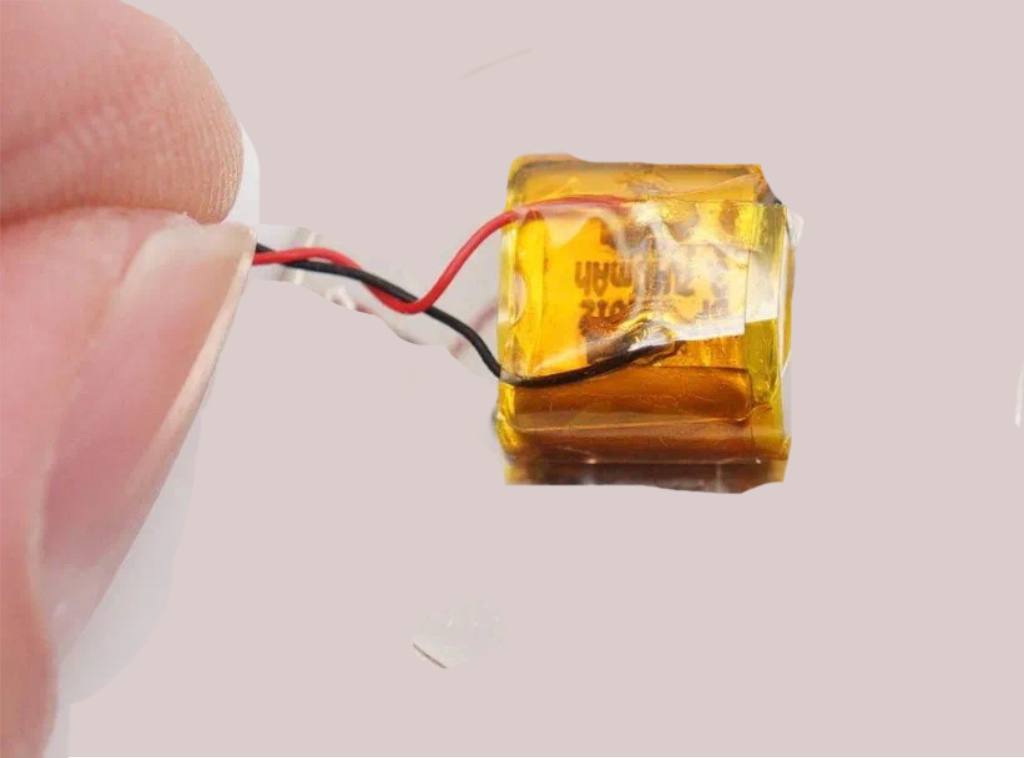

Батарея мягкого блока гарнитуры размером с монету.
Литий-ионный мягкий аккумулятор модели GoGadget CityBuds XL, номинальное напряжение 3,7 В, номинальная емкость 40 мАч.

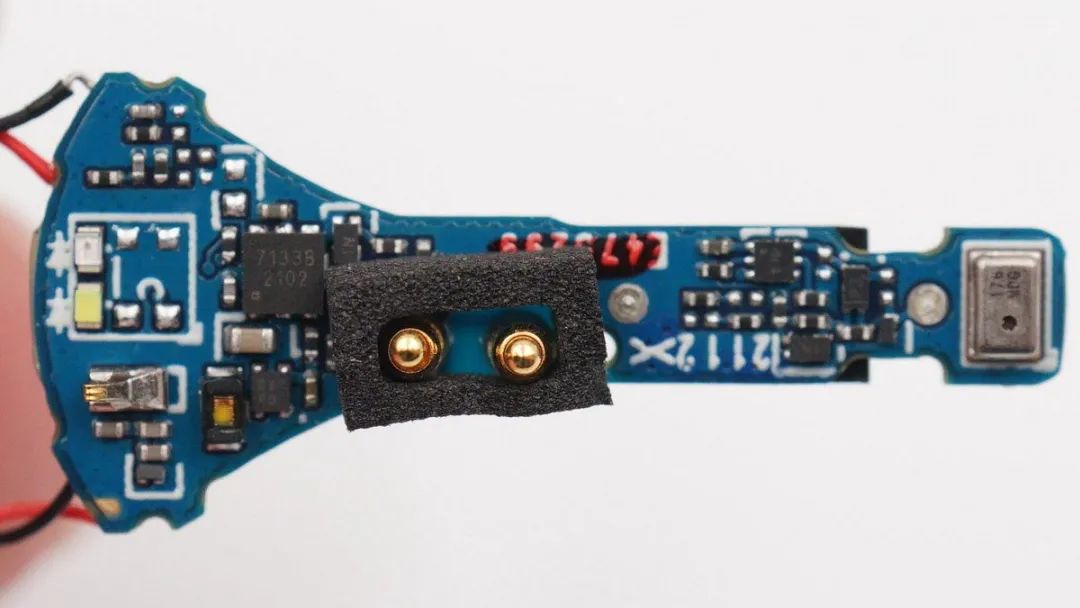

Cхема передней панели материнской платы:

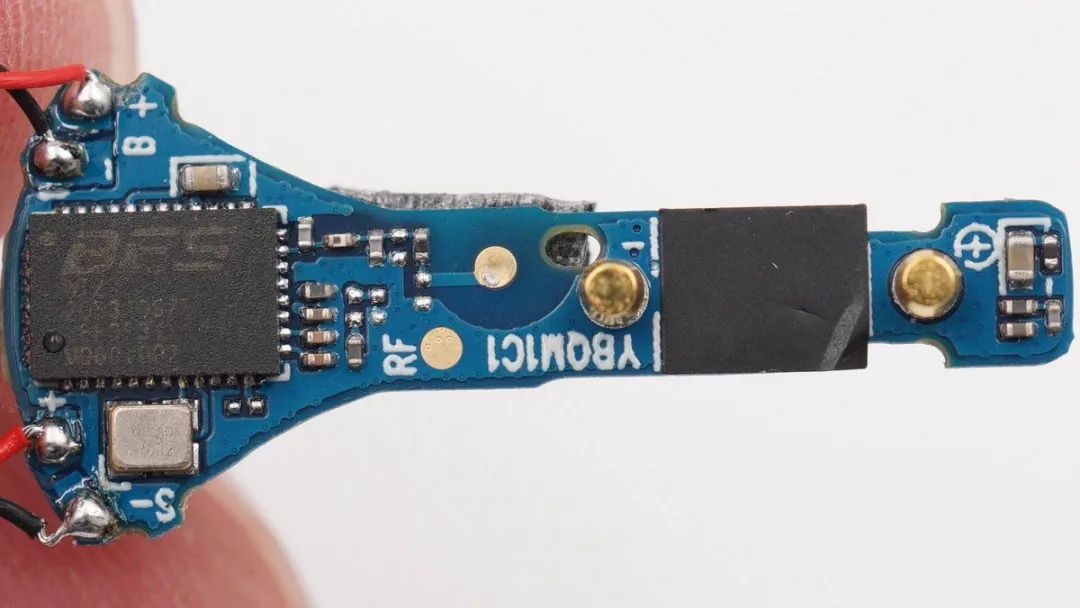

Схема задней панели материнской платы:

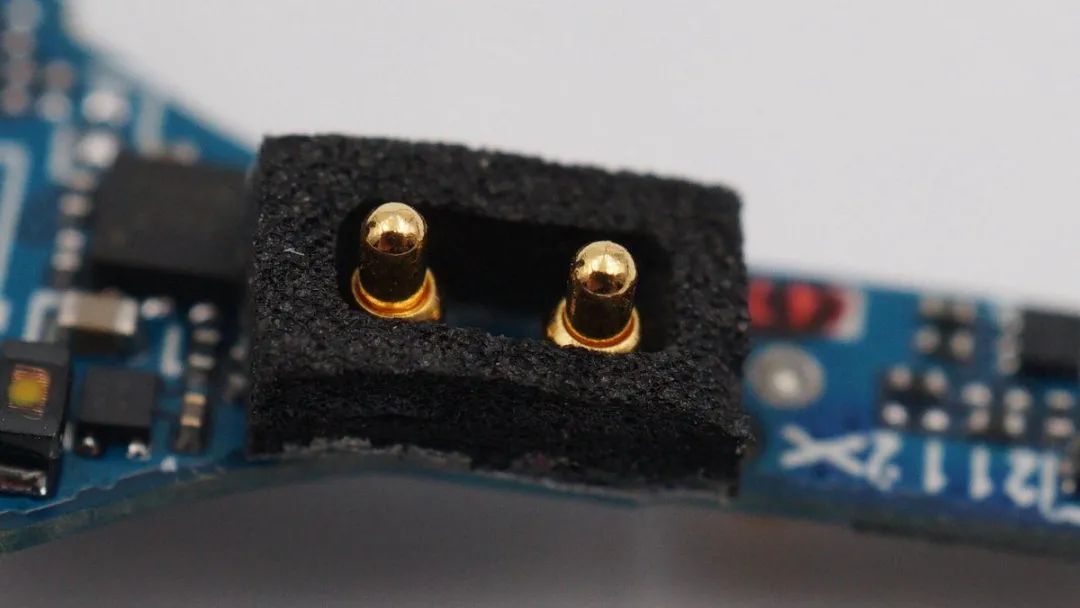

Штырь на материнской плате для зарядки наушников.
Подключите наперсток антенны Bluetooth:

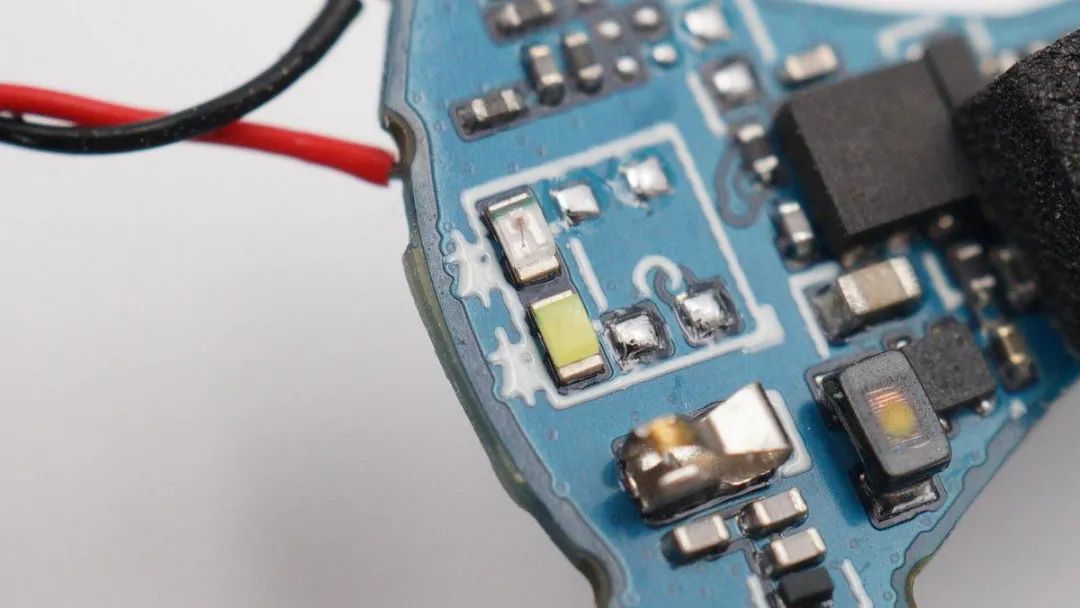

Два светодиода разных цветов.

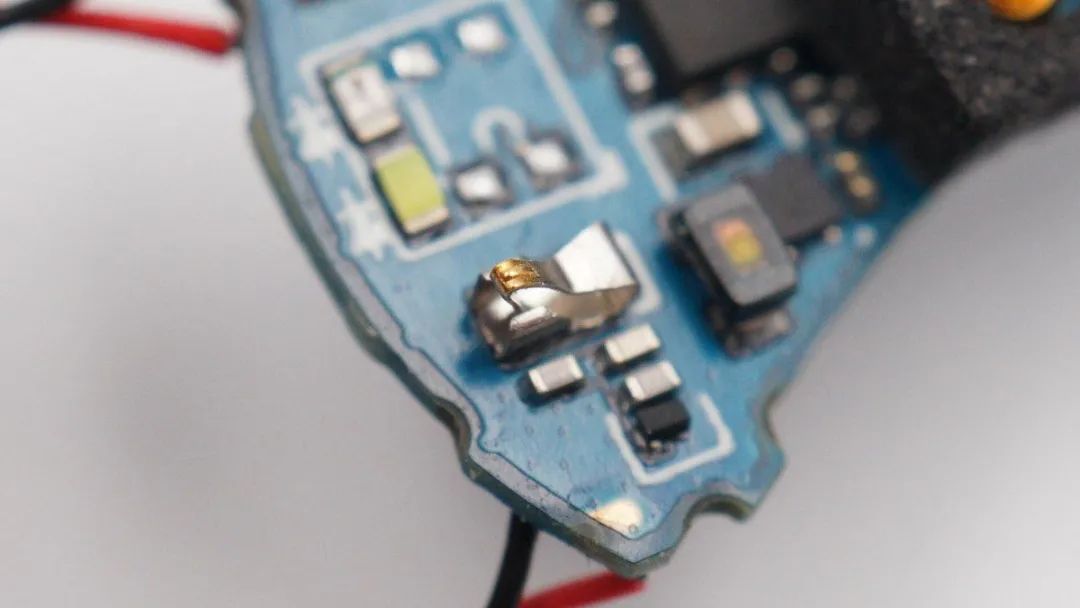

Металлический штырек, используемый для подключения сенсорного датчика:

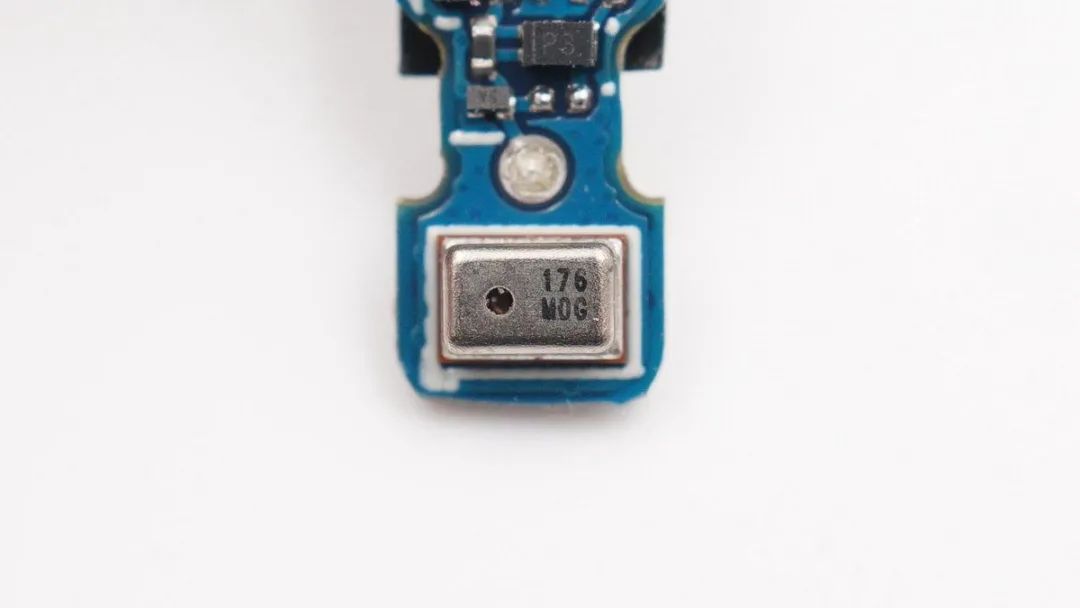

Кремниевый микрофон MEMS для приема голосовых вызовов в Radium 176 M0G.
Микросхемы защиты лития 0hA3 с шелкографией
Емкостная сенсорная микросхема с шелкографией 7133B.

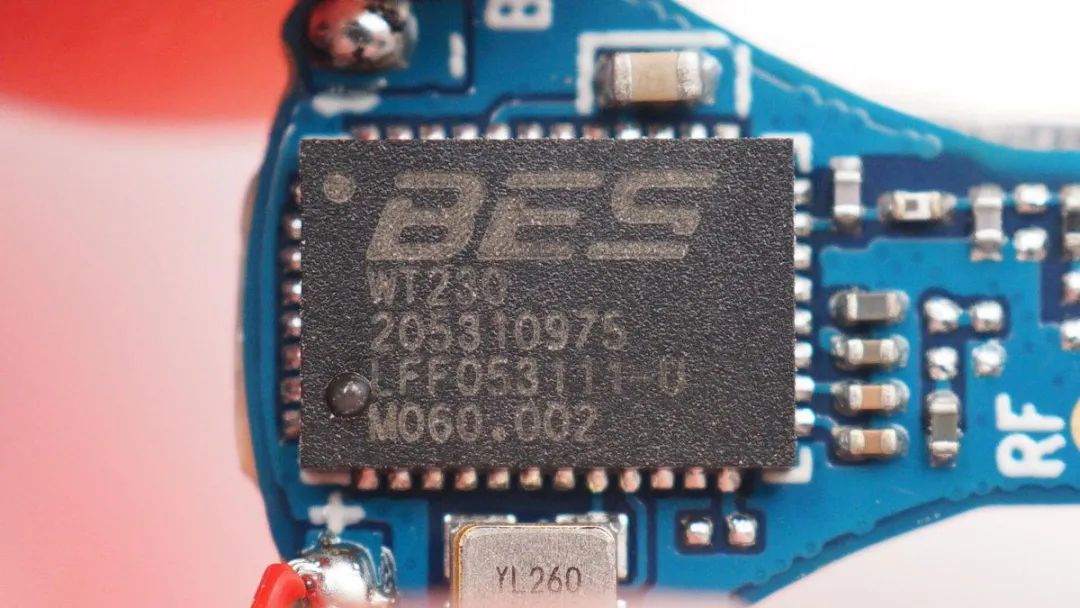

Маломощная аудио Bluetooth SoC BES Hengxuan WT230-U с двухрежимной поддержкой Bluetooth 5.0 объединяет высокопроизводительный MCU Cortex-M4F и последовательную флэш-память для поддержки различных функций гарнитуры. А также радиочастотный приемопередатчик, высокопроизводительный аудиокодек и выходной драйвер наушников без конденсатора для минимизации внешних компонентов и стоимости спецификации.
Краткие итоги
Встроенная конструкция беспроводной гарнитуры GoGadget City Bund XL делает их уникальными. Гарнитура крепится к обеим сторонам зарядного кейса с помощью магнитов, что делает общий объем более компактным по сравнению с горизонтальным расположением предшественника; наушники можно извлекать более удобным способом: либо поддеть ее прямо из зазора, либо нажать на ручку гарнитуры, чтобы она откинулась и была извлечена.
Что касается внутренней структуры, то зарядный корпус имеет пластиковую рамку, а компоненты закреплены на ней. Встроенная батарея состоит из 3 мягких аккумуляторов, соединенных параллельно и образующих батарею высокой емкости 2000 мАч, входное питание через интерфейс Type-C, чип управления питанием SiYuan MP5330 для зарядки встроенной батареи, а также разрядки для зарядки гарнитуры, и поддерживает широкий спектр функций защиты; UW Semiconductor HC32L130F8UA MCU для управления модулем зарядки и разрядки, управления питанием батареи, связи с гарнитурой и других функций управления зарядным блоком.
Из стандартного набора параметров в ней только ёмкость батареи в самих затычках - это 40 мАч; основной управляющий чип - Hengxuan WT230-U low-power Bluetooth audio SoC, который поддерживает двухрежимный Bluetooth 5.0, и объединяет высокопроизводительный Cortex-M4F MCU и последовательную флэш-память для поддержки функций гарнитуры; емкостной сенсорный IC с шелковым экраном 7133B используется для сенсорного управления; кремниевый микрофон MEMS используется для управления модулем зарядки, связи и других функций управления зарядным блоком; а MCU UW Semiconductor HC32L130F8UA используется для управления уровнем заряда батареи и поддержки комплексной защиты. В качестве управляющего элемента используется микрофон MEMS для приема голосовых вызовов.
